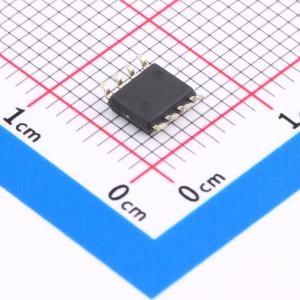

MT6816CT-AKD-R

零延迟磁角位置传感器IC

描述

旋转磁场在x-y传感器平面中提供两个正弦输出信号，指示传感器与磁场方向之间的角度(α)。传感器仅对x-y平面中的磁场方向敏感，因为传感元件输出经过特殊设计，与磁场强度无关。这使得该设备对磁体变化、杂散磁场、气隙变化和轴外未对准不太敏感。该传感器系列提供增量ABZ输出模式，使芯片适合替代各种光学编码器。最大分辨率为每转4096步或1024个脉冲。标准SPI（3线或4线）接口允许主微控制器从传感器读取14位绝对角度位置数据。绝对角度位置也作为12位PWM输出提供。

品牌名称

MagnTek(麦歌恩)

商品型号

MT6816CT-AKD-R

商品编号

C2987620

商品封装

SOP-8​

包装方式

编带

商品毛重

0.18克(g)
