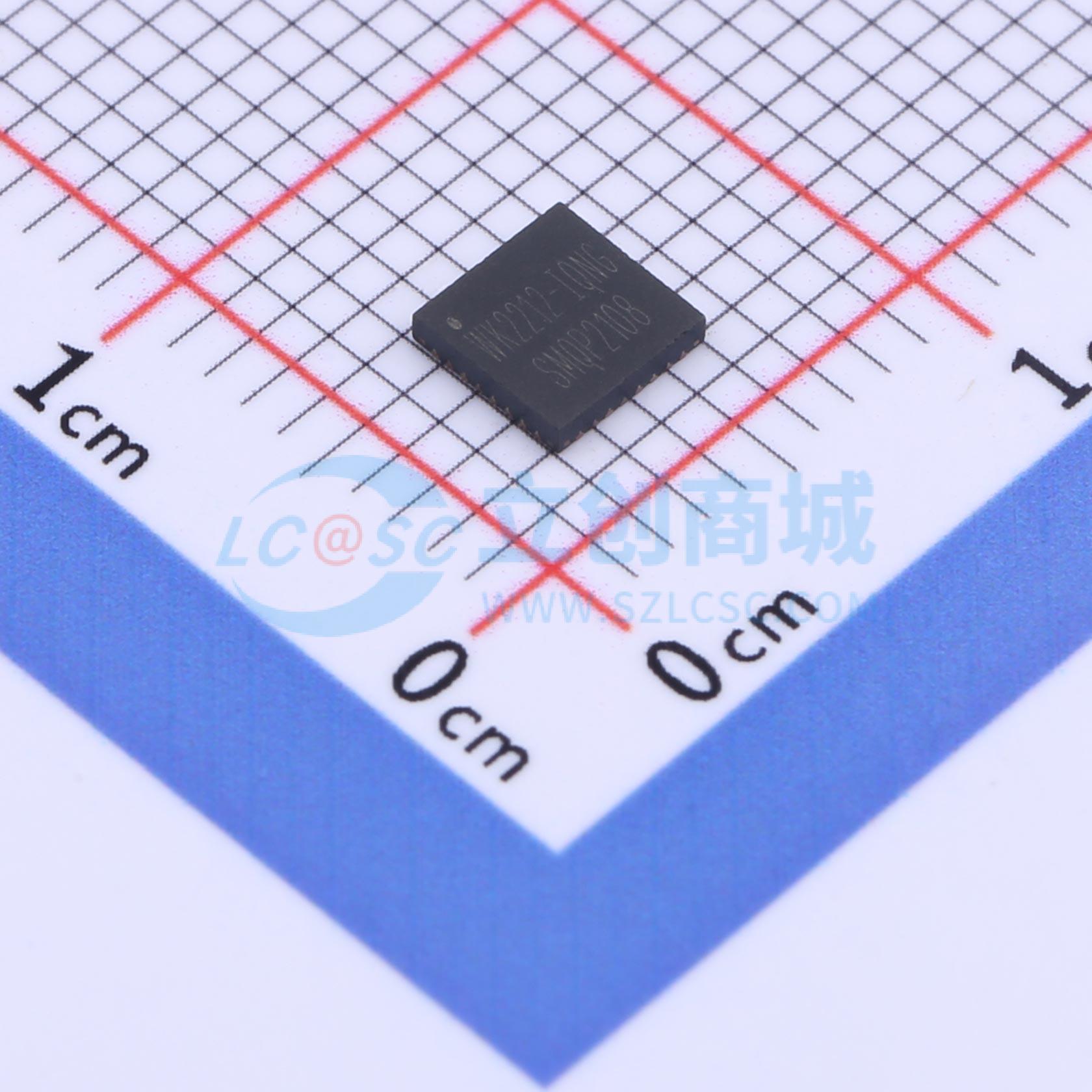

温馨提醒：图片仅供参考，商品以实物为准
WK2212-IQNG
多总线接口两通道通用异步收发器无铅封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WK2212是首款具备256级FIFO的低功耗并支持UART/SPI/IIC/8位并行总线接口的2通道UART器件。
- 品牌名称
- 成都为开
- 商品型号
- WK2212-IQNG
- 商品编号
- C2987671
- 商品封装
- QFN-32-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 数据速率 | 2Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5V | |
| 工作温度 | - |
商品概述
WK2212是首款具备256级FIFO的低功耗并支持UART/SPI/IIC/8位并行总线接口的2通道UART器件。可以通过模式选择使得该芯片工作于以上任何一种主接口模式，将选定的主接口扩展为2个增强功能的UART。 扩展的子通道的UART具备如下功能特点： 每个子通道UART的波特率、字长、校验格式可以独立设置，最高可以提供2Mbps的通信速率。 每个子通道可以独立设置工作在IrDA红外通信、RS - 485自动收发控制、9位网络地址自动识别、软件/硬件自动流量控制等高级工作模式下。 每个子通道具备收/发独立的256级FIFO，FIFO的中断可按用户需求进行编程触发点且具备超时中断功能。 WK2212采用QFN32绿色环保的无铅封装，可以工作在2.5～5.0V的宽工作电压范围，具备可配置自动休眠/唤醒功能。
商品特性
- 支持多种主机接口：可以选择UART，SPI，IIC或8位并口
- 超大硬件收发缓存，支持256级FIFO
- 低功耗设计，可以配置自动休眠，自动唤醒模式（uS级唤醒）
- 宽工作电压设计，工作电压为2.5V～5.0V
- 精简的配置寄存器和控制字，操作简单可靠
- 提供工业级产品
- 高速CMOS工艺，子串口速率最高可达2Mbps@5V、1.5Mbps@3.3V、1Mbps@2.5V
- 采用符合绿色环保政策的QFN32无铅封装
- 子通道串口独立配置，高速、灵活：
- 每个子串口为全双工，每个子串口可以通过软件开启/关闭
- 波特率可以独立设置，子串口最高可以达到2Mbps
- 每个子串口字符格式包括数据长度、停止位数、奇偶校验模式可以独立设置
- 完善的子串口状态查询功能，可以实现对单个子串口软件复位
- FIFO功能：
- 每个子串口具备独立的256级发送FIFO，发送FIFO触发点可编程
- 每个子串口具备独立的256级接收FIFO，接收FIFO触发点可编程
- 软件FIFO使能和清空
- FIFO状态和计数器输出
- 流量控制：
- 支持RTS、CTS的硬件自动流量控制
- 支持XON/XOFF的软件自动流量控制，XON/XOFF可编程字符自动发送/识别
- RS - 485功能：
- RTS控制的自动RS - 485收发控制
- RS - 485网络地址自动识别功能
- RS - 485数据长度可编程配置为8bit或9bit
- 支持奇偶校验错误、数据帧错误、溢出错误及Line - Break错误检测
- 支持起始位错误检测
- 内置符合SIR标准的IrDA红外收发编解码器，传输速度可达115.2Kbit/s
- 中断特点：具备子串口接收FIFO超时中断，支持Line - Break错误中断
- 主接口为标准的三线UART串口(RX,TX,GND)，无需其它地址信号、控制信号线
- 波特率自适应技术，最高速度可以达到2Mbit/s
- 可选择的奇校验，偶校验和无校验模式
- 无需地址线控制的串口扩展方式，通过芯片内置的协议处理器实现多串口扩展
- UART主接口可以通过引脚设置为红外模式
- 支持最长16字节连续收发
- 最高速度10Mbit/s
- 仅支持SPI从模式
- SPI模式0
- 支持最长256字节连续收发
- 支持IIC总线接口
- 最高速度1Mbit/s
- 仅支持IIC从模式
- 支持最长256字节连续收发
- 标准8位MCU总线接口
- 命令和数据共用8位地址总线，通过AD(数据/控制)信号进行切换
- 子通道选择通过命令字控制和指示，无需额外的通道指示信号线
- 仅占用2个地址空间
应用领域
- 多串口服务器/多串口卡
- 工业/自动化现场RS - 485控制
- 通过2G/3G/4G的无线数据传输
- 车载信息平台/车载GPS定位系统
- 远传自动抄表（AMR）系统
- POS/税控POS/金融机具
- DSP/嵌入式系统
