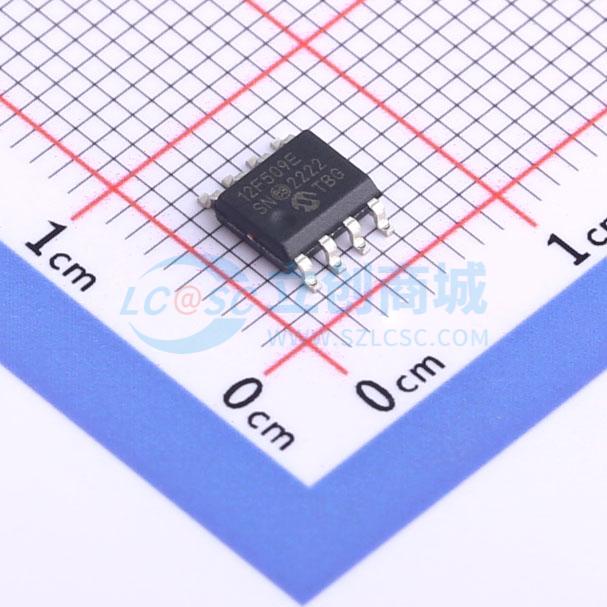

温馨提醒：图片仅供参考，商品以实物为准
PIC12F509T-E/SN
8-Bit Flash Microcontrollers
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：高性能RISC CPU: -仅需学习33条单字指令。 -除程序分支为双周期指令外，其余均为单周期指令。 -12位宽指令。 -2级深度硬件堆栈。 -数据和指令采用直接、间接和相对寻址模式。 -8位宽数据路径
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PIC12F509T-E/SN
- 商品编号
- C2987681
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | PIC | |
| CPU最大主频 | 4MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 1.5KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 41Byte | |
| EEPROM容量 | - | |
| I/O数量 | 5 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 高性能RISC CPU：
- 仅需学习33条单字指令
- 除程序分支为双周期指令外，其余均为单周期指令
- 12位宽指令
- 2级深度硬件堆栈
- 数据和指令采用直接、间接和相对寻址模式
- 8位宽数据路径
- 8个特殊功能硬件寄存器
- 工作速度：
- DC - 20 MHz时钟输入（仅PIC16F505）
- DC - 200 ns指令周期（仅PIC16F505）
- DC - 4 MHz时钟输入
- DC - 1000 ns指令周期
- 特殊微控制器特性：
- 4 MHz精密内部振荡器，工厂校准至±1%
- 在线串行编程TM (ICSPTM)
- 在线调试 (ICD) 支持
- 上电复位 (POR)
- 设备复位定时器 (DRT)
- 带专用片上RC振荡器的看门狗定时器 (WDT)，确保可靠运行
- 可编程代码保护
- 复用MCLR输入引脚
- I/O引脚上的内部弱上拉
- 节能睡眠模式
- 引脚变化时从睡眠中唤醒
- 可选振荡器选项：
- INTRC：4 MHz精密内部振荡器
- EXTRC：外部低成本RC振荡器
- XT：标准晶体/谐振器
- HS：高速晶体/谐振器（仅PIC16F505）
- LP：节能低频晶体
- EC：高速外部时钟输入（仅PIC16F505）
- 低功耗特性/CMOS技术：
- 工作电流：<175 μA @ 2V，4 MHz，典型值
- 待机电流：-100 nA @ 2V，典型值
- 低功耗、高速闪存技术：
- 100,000次闪存耐久性
-
40年数据保留
- 全静态设计
- 宽工作电压范围：2.0V至5.5V
- 宽温度范围：
- 工业级：-40°C至+85°C
- 扩展级：-40°C至+125°C
