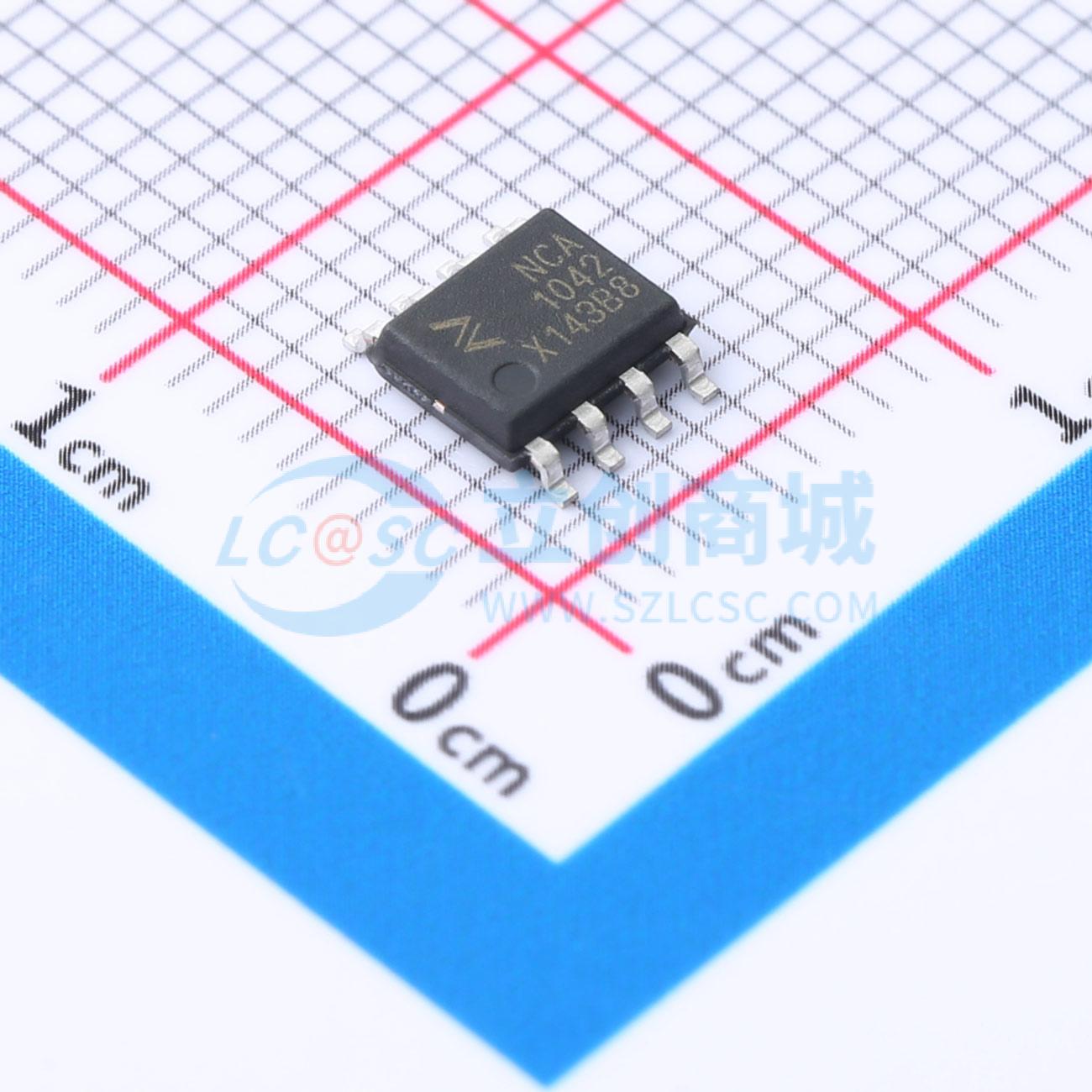

温馨提醒：图片仅供参考，商品以实物为准
NCA1042-DSPR
NCA1042 高速CAN收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速CAN收发器，支持5Mbps数据速率，适用于工业自动化、控制、传感器和驱动系统。
- 品牌名称
- NOVOSENSE(纳芯微)
- 商品型号
- NCA1042-DSPR
- 商品编号
- C2987670
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 5uA |
商品概述
NCA1042是一款高速CAN收发器，可在控制器局域网（CAN）协议控制器与物理双线CAN总线之间提供接口，至少可支持110个CAN节点。NCA1042实现了ISO 11898 - 2:2016和SAE J2284 - 1至SAE J2284 - 5中定义的CAN物理层。这种实现方式可在CAN FD快速阶段以高达5 Mbit/s的数据速率实现可靠通信。NCA1042具备热保护和发送数据显性超时功能。
商品特性
- 完全兼容ISO11898 - 2标准
- I/O电压范围支持3.3V和5V MCU
- 电源电压VIO：3V至5.5V；VCC：4.5V至5.5V
- -45V至+45V的总线故障保护
- 发送数据（TXD）显性超时功能
- 待机模式下的总线显性超时功能
- 具备唤醒功能的极低电流待机模式
- 过流和过温保护
- 数据速率：高达5Mbps
- 低环路延迟：<250ns
- 工作温度：-40℃至125℃
- 符合RoHS标准的封装：SOP8
应用领域
- 使用TXD DTO，在高负载CAN网络中以5Mbps运行，在低至10 kbps的网络中也可运行
- 工业自动化、控制、传感器和驱动系统
- 建筑、安全和气候控制自动化
- CANopen、DeviceNet、NMEA2000、ARNIC825、ISO11783等CAN总线标准
