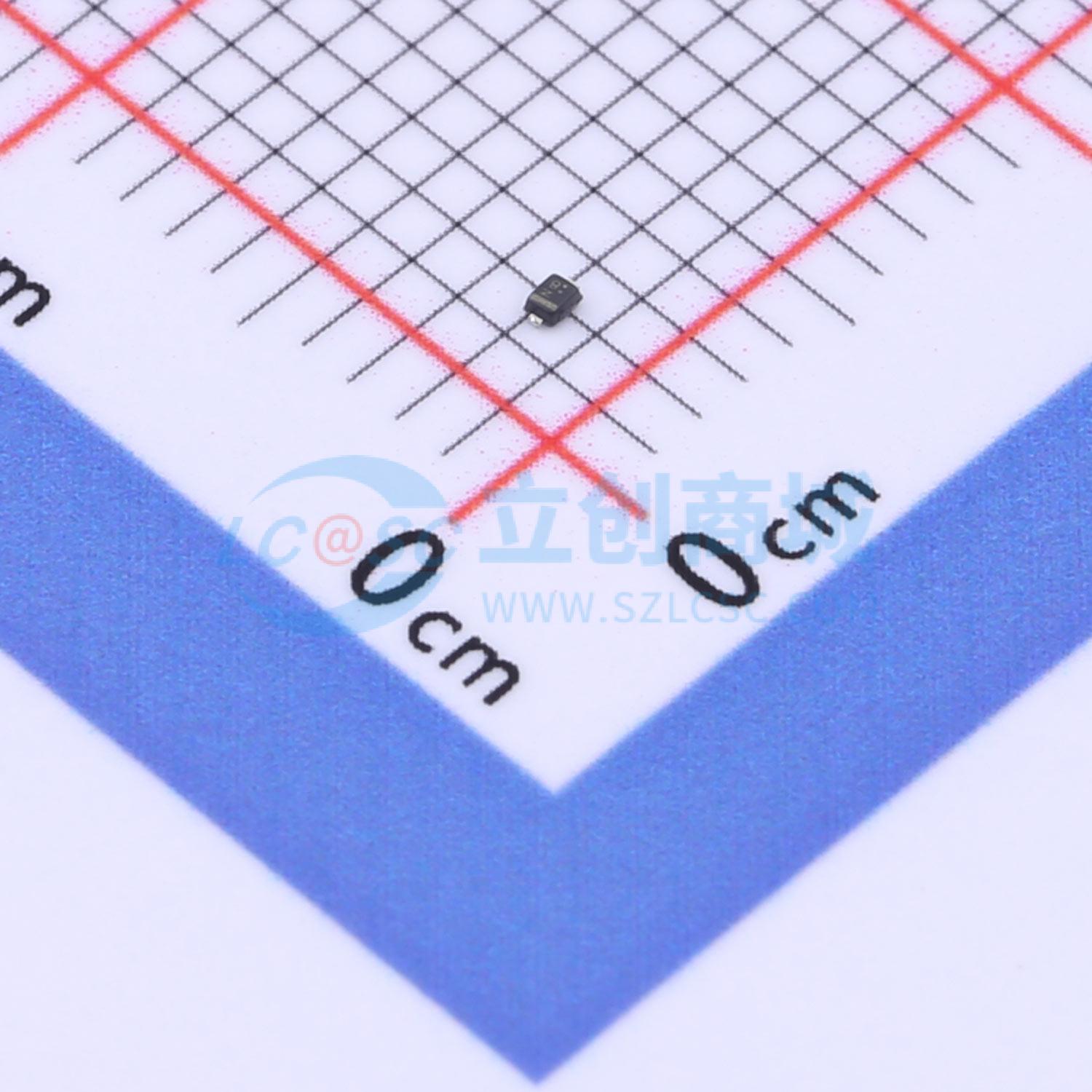

温馨提醒：图片仅供参考，商品以实物为准
LESD9L5.0CT5G
ESD 5V截止 峰值浪涌电流：1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD9L旨在保护需要超低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。由于其电容较低，它适用于高频设计，如USB 2.0高速和天线线路应用。
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LESD9L5.0CT5G
- 商品编号
- C2986709
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.9V | |
| 峰值脉冲电流(Ipp) | 1A | |
| 击穿电压 | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
ESD9L旨在保护需要超低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。由于其电容较低，它适用于高频设计，如USB 2.0高速和天线线路应用。
商品特性
- 超低电容：0.5 pF
- 低钳位电压
- 小尺寸封装：0.039" x 0.024"（1.00 mm x 0.60 mm）
- 低封装高度：0.016"（0.4 mm）
- 隔离电压：5 V
- 低泄漏
- 典型响应时间 <1.0 ns
- IEC61000-4-2 4级ESD保护
- 无铅器件
应用领域
- USB 2.0高速
- 天线线路应用
