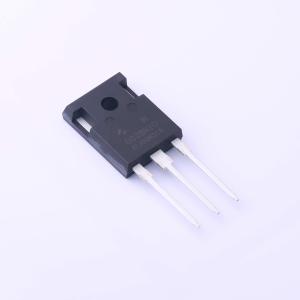

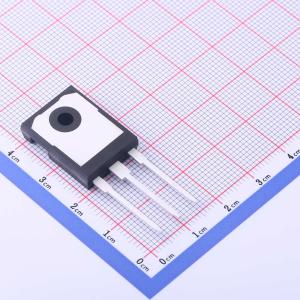

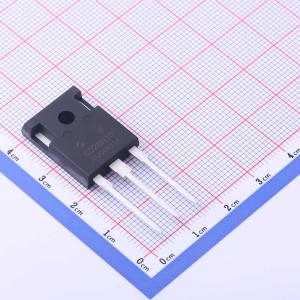

HYG028N10NS1W
N沟道,电流:240A,耐压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- HUAYI(华羿微)
- 商品型号
- HYG028N10NS1W
- 商品编号
- C2986716
- 商品封装
- TO-247A-3L
- 包装方式
- 盒装
- 商品毛重
- 8.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 240A | |
| 导通电阻(RDS(on)) | 3.2mΩ@10V | |
| 耗散功率(Pd) | 357.1W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 168nC@10V | |
| 输入电容(Ciss) | 9.946nF | |
| 反向传输电容(Crss) | 238pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 3.618nF |
商品概述
HX3403采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并且能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- VDS = -30V，ID = -2.6A
- RDS(ON)（典型值）= 84mΩ，VGS = -4.5V
- RDS(ON)（典型值）= 110mΩ，VGS = -2.5V
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用-负载开关
