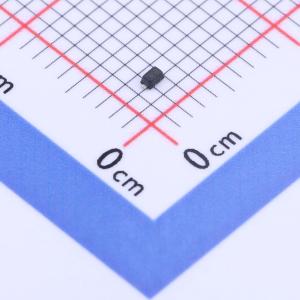

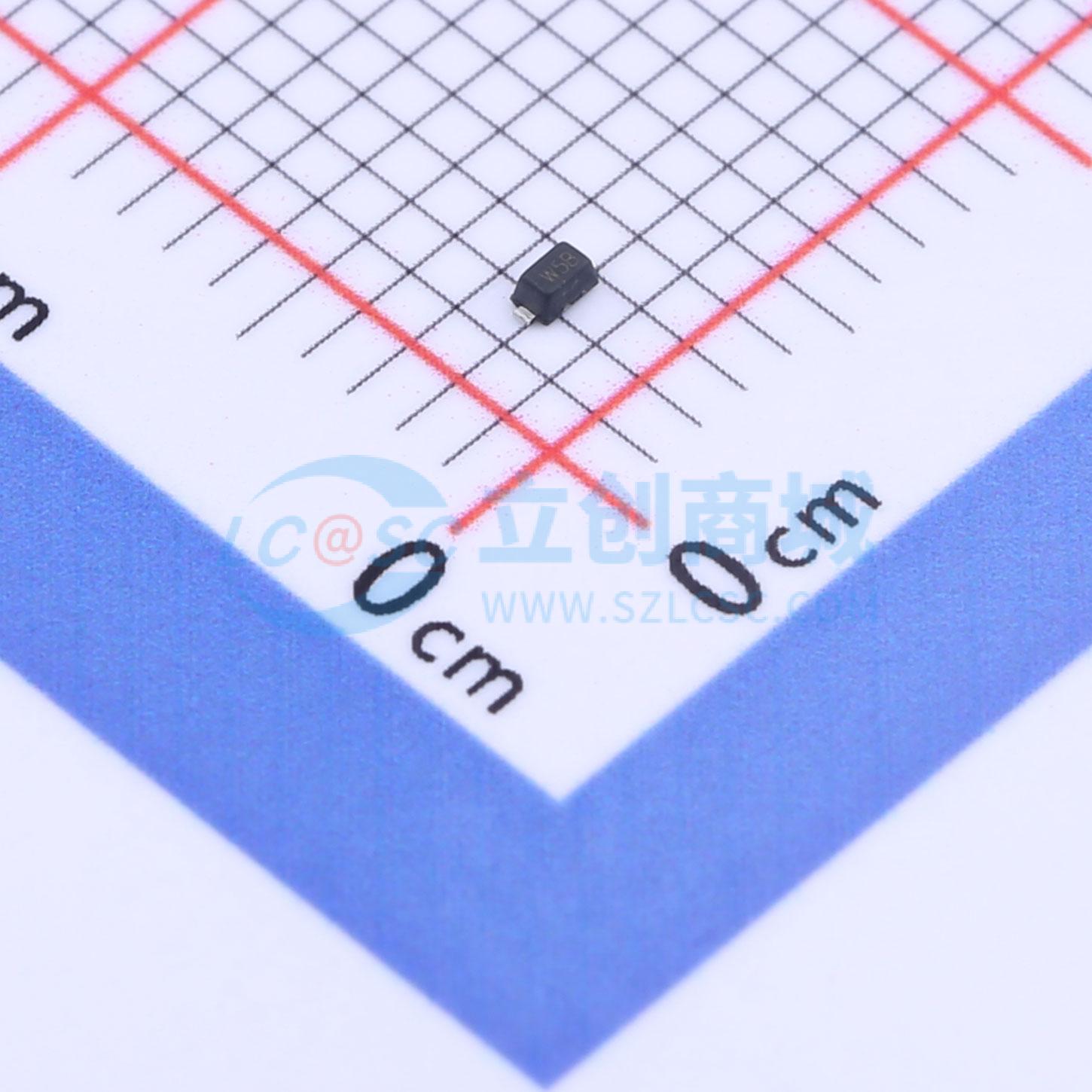

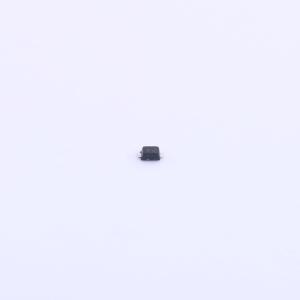

PESD24VS1UB
双向ESD 24V截止 峰值浪涌电流：9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PESD24VS1UB是一款双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，具有快速响应时间和低静电放电（ESD）钳位电压，是保护电压敏感数据和电源线的理想解决方案。PESD24VS1UB符合IEC 61000 - 4 - 2（ESD）标准，可承受±15 kV空气放电和±8 kV接触放电。该器件采用超小型SOD - 523无铅封装。其尺寸小巧且具备高ESD浪涌保护能力，使其成为保护手机、数码相机、音频播放器及其他众多便携式应用的理想选择。
- 品牌名称
- DOWO(东沃)
- 商品型号
- PESD24VS1UB
- 商品编号
- C2985484
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 420W | |
| 击穿电压 | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
PESD24VS1UB是一款双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，具有快速响应时间和低静电放电（ESD）钳位电压，是保护电压敏感数据和电源线的理想解决方案。PESD24VS1UB符合IEC 61000 - 4 - 2（ESD）标准，可承受±15 kV空气放电和±8 kV接触放电。该器件采用超小型SOD - 523无铅封装。其尺寸小巧且具备高ESD浪涌保护能力，使其成为保护手机、数码相机、音频播放器及其他众多便携式应用的理想选择。
商品特性
- 420W峰值脉冲功率（8/20μs）
- 保护一条数据或电源线
- 超低漏电流：纳安（nA）级
- 工作电压：24V
- 超低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30 kV 接触放电：±30 kV
- IEC 61000 - 4 - 5（雷击）9A（8/20ns）
- 符合RoHS标准
- 封装：SOD - 523
- 引脚涂层：雾锡
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 外设
- 寻呼机外设
- 台式电脑和服务器
