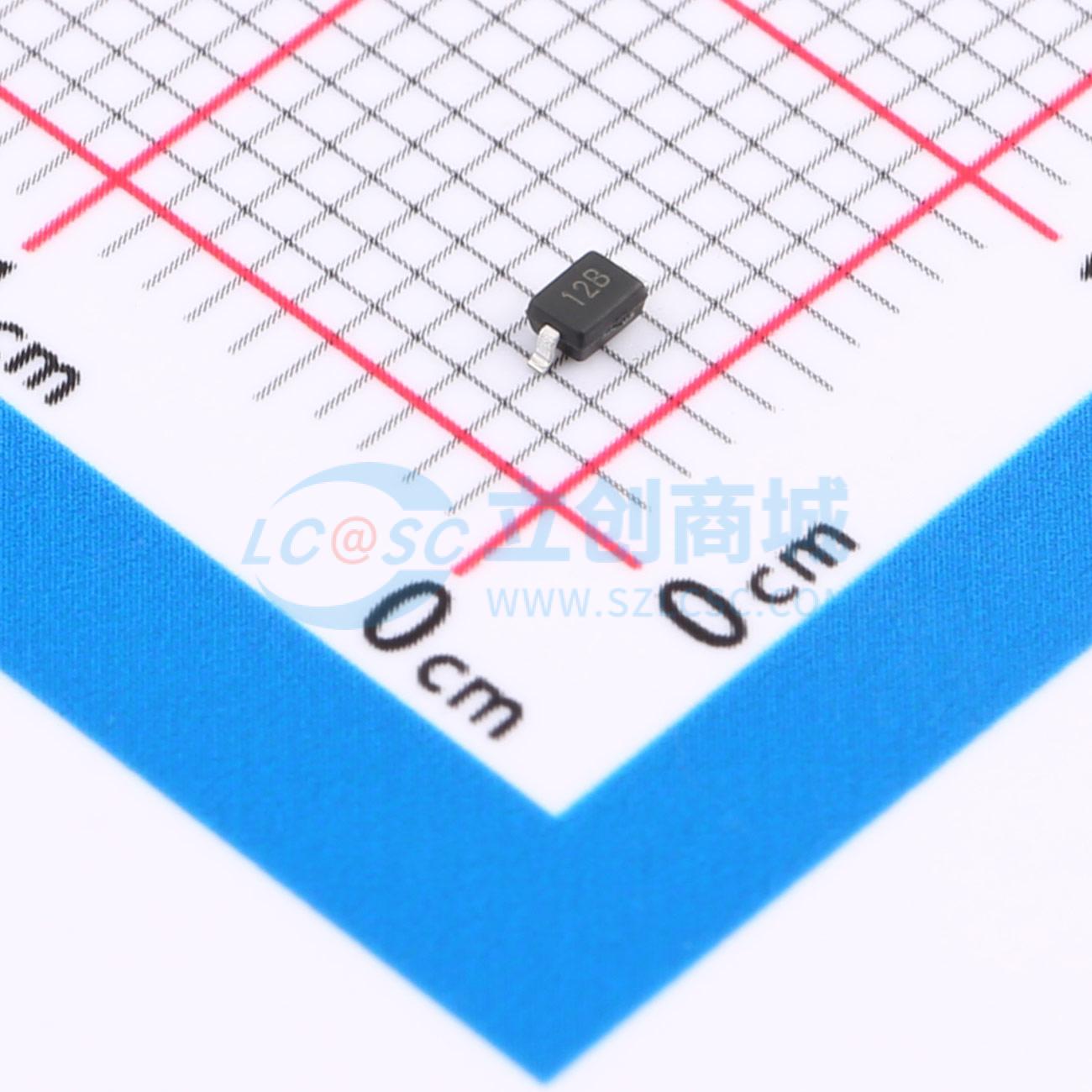

温馨提醒：图片仅供参考，商品以实物为准

SD12CT1G

双向ESD 12V截止峰值浪涌电流：18A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SD12CT1G 旨在取代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻，采用单片硅技术，可实现快速响应时间和超低 ESD 钳位电压，使该器件成为保护敏感半导体元件免受损坏的理想解决方案。SD12CT1G 符合 IEC 61000 - 4 - 2（ESD）标准，可承受 ±15 kV 空气放电和 ±8 kV 接触放电。SD12CT1G 采用无铅 SOD - 323 封装，可保护一条单向线路。这些器件与 0805 MLV 器件占用相同的 PCB 焊盘面积。
品牌名称: DOWO(东沃)
商品型号: SD12CT1G
商品编号: C2985489
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.061克(g)

商品参数

商品概述

SD12CT1G 旨在取代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻，采用单片硅技术，可实现快速响应时间和超低 ESD 钳位电压，使该器件成为保护敏感半导体元件免受损坏的理想解决方案。SD12CT1G 符合 IEC 61000 - 4 - 2（ESD）标准，可承受 ±15 kV 空气放电和 ±8 kV 接触放电。SD12CT1G 采用无铅 SOD - 323 封装，可保护一条单向线路。这些器件与 0805 MLV 器件占用相同的 PCB 焊盘面积。

商品特性

400W 峰值脉冲功率（8/20μs）
保护一条数据或电源线
超低泄漏：纳安级
工作电压：12V
超低钳位电压
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±30 kV 接触放电：±30 kV
- IEC61000 - 4 - 4（雷击）18A（8/20ns）
符合 RoHS 标准
封装：SOD - 323
引脚镀层：亚光锡

应用领域

手机及配件
个人数字助理
笔记本电脑和手持设备
便携式仪器
外设
寻呼机外设
台式机和服务器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	12V
	钳位电压	20V
	峰值脉冲电流(Ipp)	18A
	峰值脉冲功率(Ppp)	400W

	属性	参数值
	击穿电压	13V
	反向电流(Ir)	500nA
	通道数	单路
	工作温度	-55℃~+125℃
	类型	ESD
