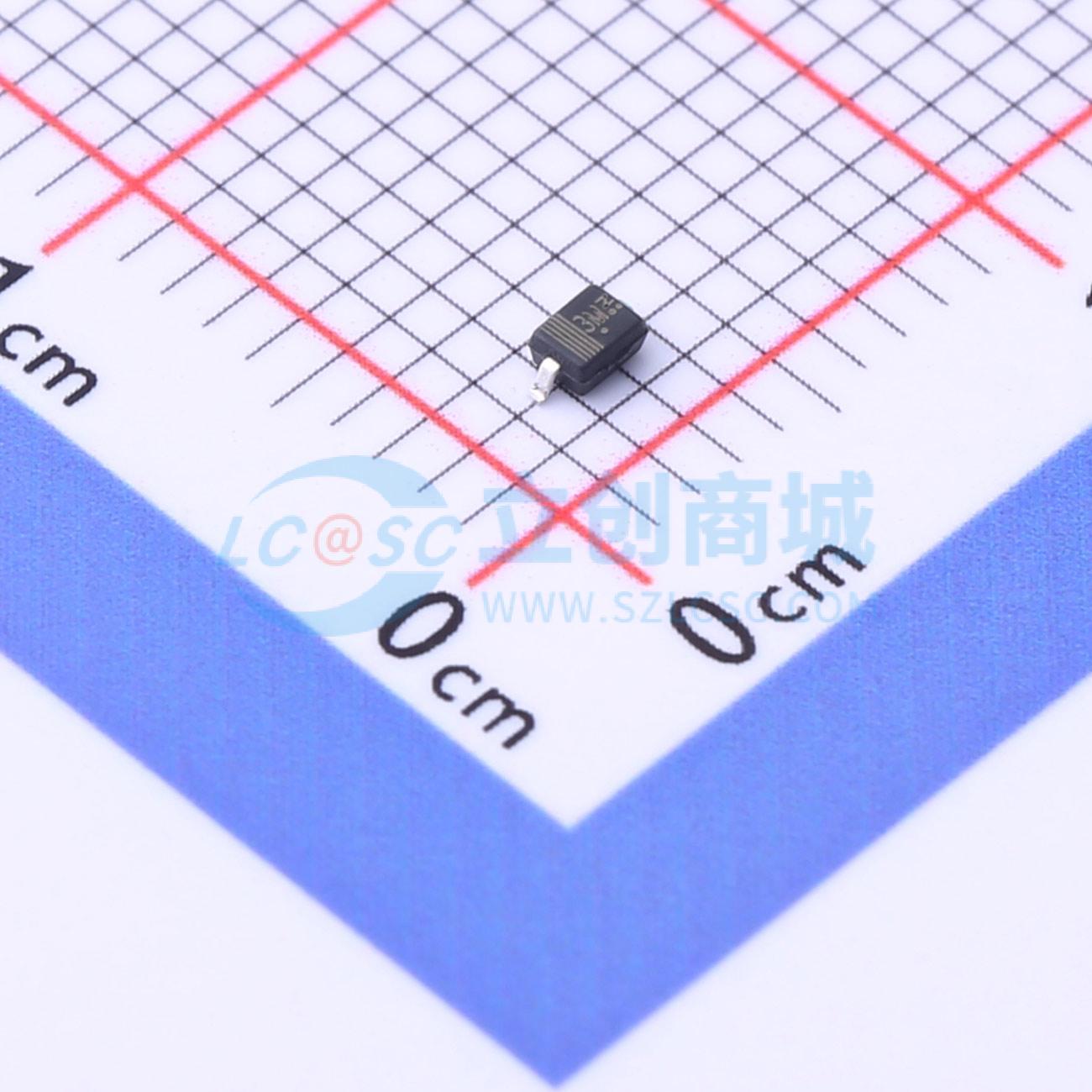

温馨提醒：图片仅供参考，商品以实物为准

ESD3Z5.0C

双向ESD 5V截止峰值脉冲电流：8A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD3Z5.0C旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。该器件专门设计用于保护连接到数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
品牌名称: KUU
商品型号: ESD3Z5.0C
商品编号: C2985620
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.053克(g)

商品参数

商品概述

ESD3Z5.0C旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。该器件专门设计用于保护连接到数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。

商品特性

IEC61000-4-2（ESD）：±15kV（空气放电），±8kV（接触放电）
IEC61000-4-4（EFT）：40A（5/50ηs）
峰值功耗：200W（8/20μs）
保护单向I/O线
低钳位电压
工作电压：5V
低泄漏电流

应用领域

高速线路：USB1.0/2.0、VGA、DVI、SDI
串行和并行端口
笔记本电脑、台式机、服务器
投影电视
手机及配件
便携式仪器
外设

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交25单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	16V
	峰值脉冲电流(Ipp)	8A
	峰值脉冲功率(Ppp)	100W
	击穿电压	7.8V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-40℃~+150℃
	防护等级	IEC 61000-4-2；IEC 61000-4-4
	类型	ESD
	Cj-结电容	10pF
