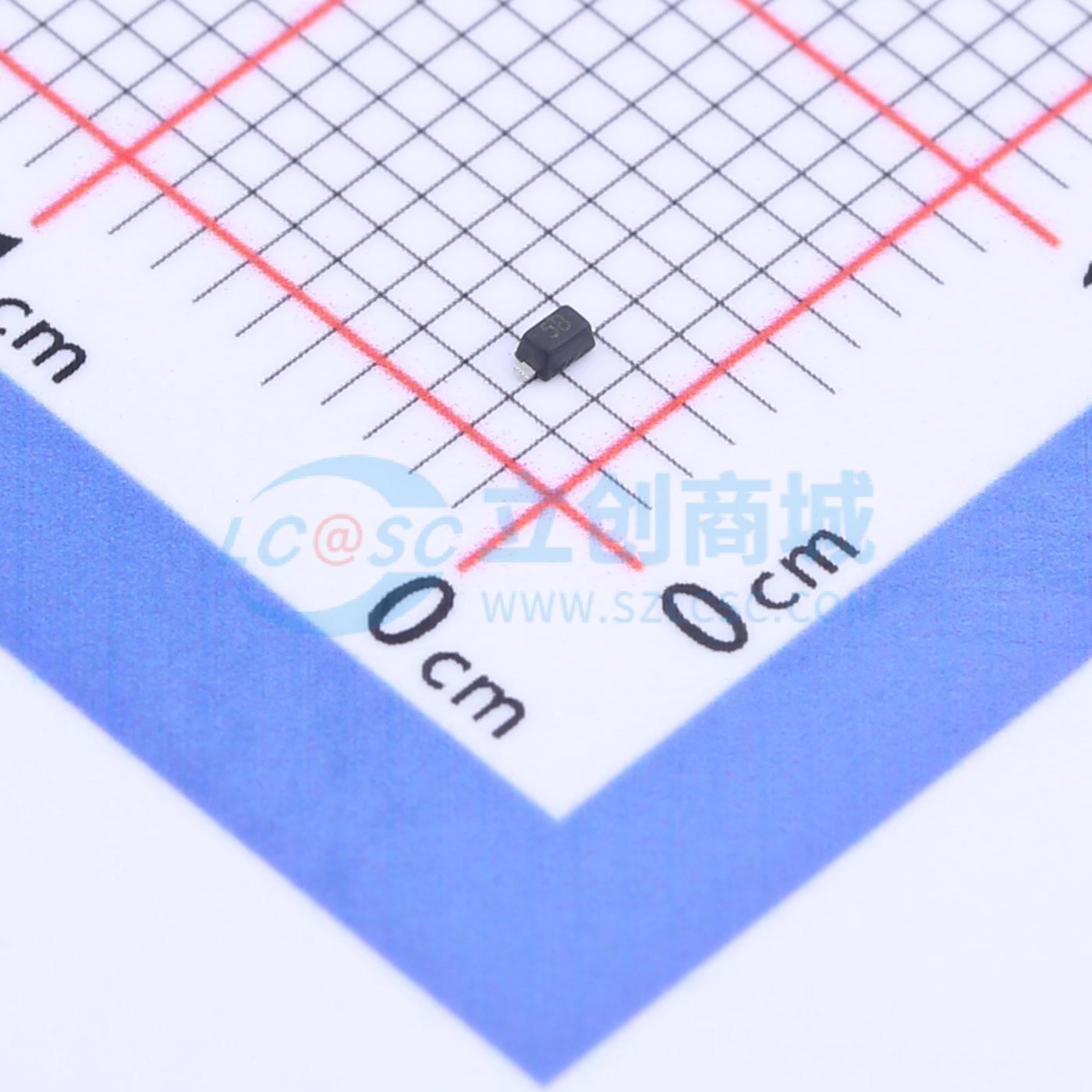

温馨提醒：图片仅供参考，商品以实物为准

PESD5V0V1BB

双向ESD 5V截止峰值浪涌电流：8A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PESD5V0V1BB是一款双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想解决方案。该器件符合IEC 61000 - 4 - 2（ESD）标准，空气放电±15 kV，接触放电±8 kV。它采用超小型SOD - 523无铅封装。其尺寸小且具备高ESD浪涌保护能力，使PESD5V0V1BB成为保护手机、数码相机、音频播放器及其他众多便携式应用的理想选择。
品牌名称: DOWO(东沃)
商品型号: PESD5V0V1BB
商品编号: C2985488
商品封装: SOD-523
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

商品概述

PESD5V0V1BB是一款双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想解决方案。该器件符合IEC 61000 - 4 - 2（ESD）标准，空气放电±15 kV，接触放电±8 kV。它采用超小型SOD - 523无铅封装。其尺寸小且具备高ESD浪涌保护能力，使PESD5V0V1BB成为保护手机、数码相机、音频播放器及其他众多便携式应用的理想选择。

商品特性

超低电容：典型值15pF
超低泄漏电流：纳安级
低工作电压：5V
高可靠性应用，符合汽车级AEC Q101标准
低钳位电压
双引脚无引脚封装
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±30kV 接触放电：±30kV
- IEC61000 - 4 - 5（雷击）8A（8/20μs）
符合RoHS标准

应用领域

手机及配件
个人数字助理
笔记本电脑和手持设备
便携式仪器
数码相机
外设
音频播放器
键盘、侧键、液晶显示屏

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	8A
	峰值脉冲功率(Ppp)	120W
	击穿电压	5.5V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	15pF
