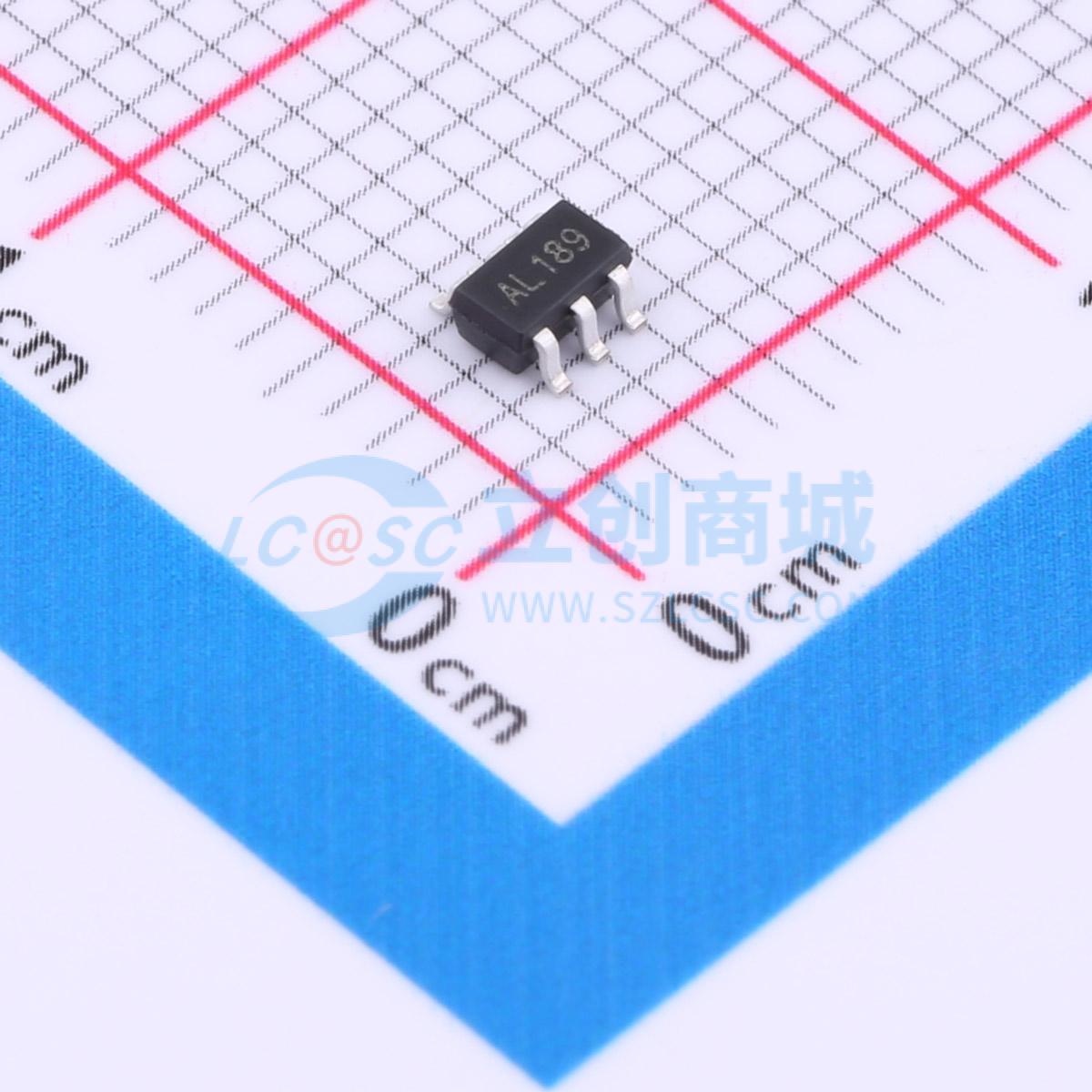

温馨提醒：图片仅供参考，商品以实物为准

HX6291

1MHz, 2.5A 升压型电流模式PWM转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HX6291是一款电流模式升压DC-DC转换器,内置0.2Ω、2.5A、16V的功率MOSFET,具有高效率。内部补偿网络减少了外部组件数量。非反相误差放大器输入端连接到0.6V精密参考电压,内部软启动功能可减少浪涌电流。
品牌名称: HX(恒佳兴)
商品型号: HX6291
商品编号: C2984966
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.42克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(2)输出5V~12V方案

商品参数

商品概述

HX6291是一款电流模式升压型DC-DC转换器。其内置0.2Ω功率MOSFET的PWM电路使该稳压器具有很高的功率效率。内部补偿网络还可将外部元件数量最多减少6个。误差放大器的同相输入端连接到0.6V精密参考电压，内部软启动功能可降低浪涌电流。 HX6291采用SOT23-6L封装，可为应用领域节省PCB空间。

商品特性

输出电压可调，最高可达12V
内部固定PWM频率：1.0MHz
精密反馈参考电压：0.6V（±2%）
内部0.2Ω、2.5A、16V功率MOSFET
关断电流：0.1μA
过温保护
过压保护
过流保护可调：0.5A ~ 2.5A
封装：SOT23-6L

应用领域

充电器
LCD显示器
数码相机
手持设备
便携式产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.6V~5.5V
	输出电压	600mV~12V
	输出电流	2.5A
	开关频率	800kHz~1.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	190uA
	开关管(内置/外置)	内置
	输出类型	可调
