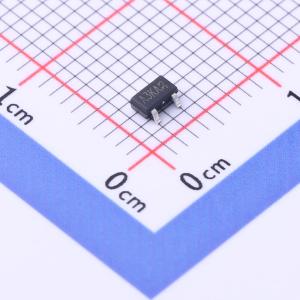

温馨提醒：图片仅供参考，商品以实物为准
HX3403
P沟道增强型MOSFET P沟道 耐压:30V 电流:2.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- HX(恒佳兴)
- 商品型号
- HX3403
- 商品编号
- C2984981
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 2.6A | |
| 导通电阻(RDS(on)) | 150mΩ@2.5V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 469pF | |
| 反向传输电容(Crss) | 27pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 34pF |
商品特性
- VDS = -30V,ID = -2.6A
- RDS(ON)(典型值)= 84mΩ,VGS = -4.5V
- RDS(ON)(典型值)= 110mΩ,VGS = -2.5V
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
-PWM应用-负载开关
