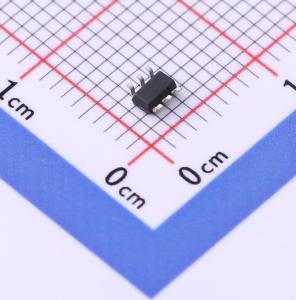

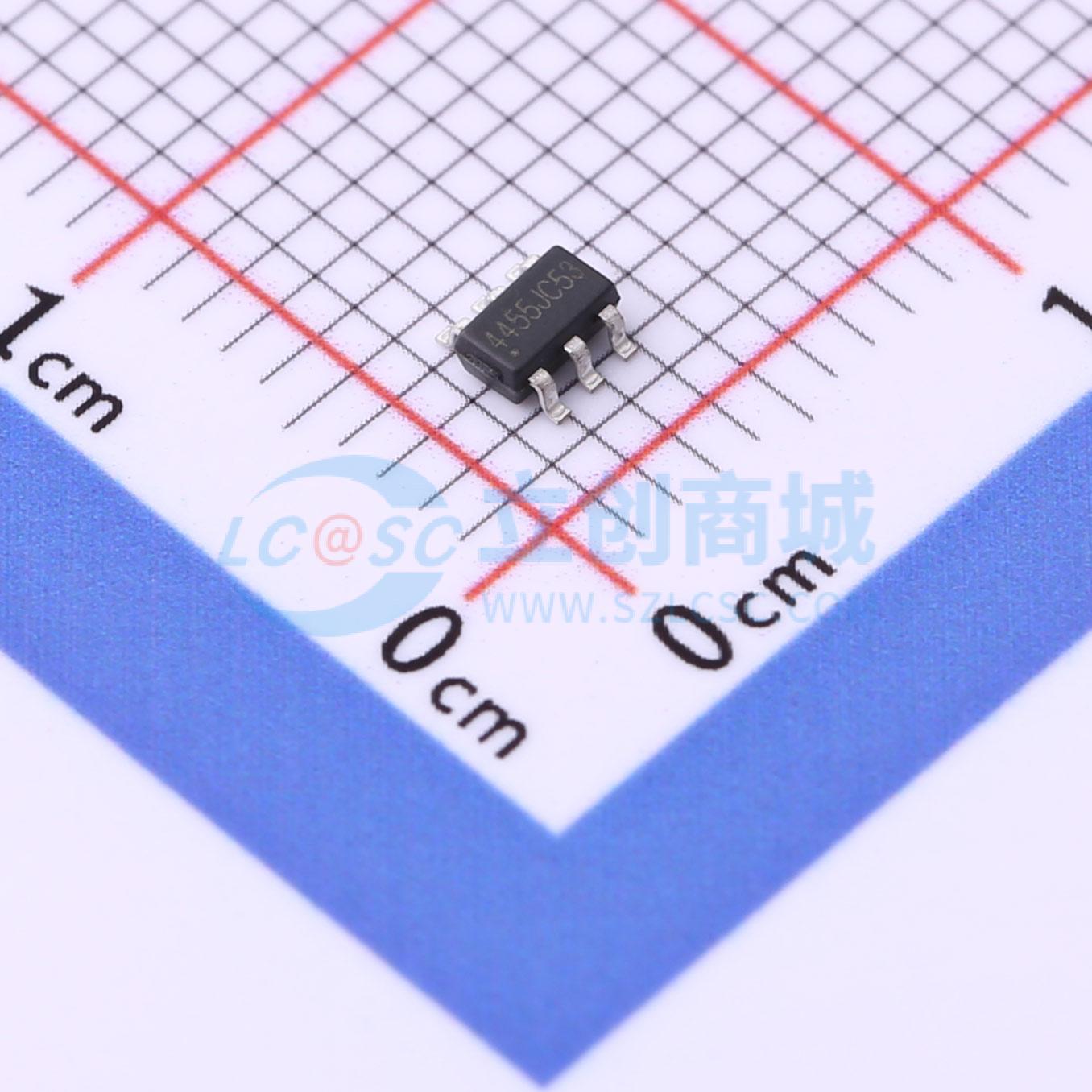

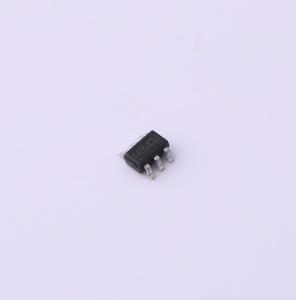

WS4455

WS4455是一款低功耗高性能的315M/433M短距离无线通讯发射机电路，支持ASK调制方式，它可以芯片内自动完成调谐功能。片内集成了PLL和功率放大器等电路。WS4455具有低功耗，宽工作电压，大输出功率等特点。 WS4455片内集成了PLL和功率放大器，其中PLL为发射机提供载波信号，WS4455中的PLL工作频点较低（315M/433M）,采用的是环形振荡器提供的本振信号，环路中采用的固定的分频电路，并内置环路滤波器。功率放大器将输入信号进行功率放大，采用漏极开路输出，外接厄流电感结构。应用时采用π型窄带匹配网络，提高谐波抑制，保证输出型号功率大于10dBm。WS4455采用SOT23-6封装。 WS4455短距离无线通讯发射机应用于315M~433M低功耗、低成本短距离收发前端，支持ASK调制方式，由频率合成器（PLL）和功率放大器等电路组成。该芯片具有高集成度、低功耗性能，发射功率达到12dBm。WS4455内部包含一个使能控制电路，当D|N = 1时，PLL与PA处于工作状态；当D|N = 0时，PA被立刻关断，PLL经过大约40ms的延时后被关断。

• 工作电压范围：DC +1.8V ~ 5V
• 工作频率范围：250MHz ~ 450MHz
• 工作电流大小：17mA|12dBm_433N;18mA|12dBm_315M
• 输出功率大小：≤12dBm
• 关断模式下消耗电流：< 100nA
• 工作温度范围：-40°C ~ +120°C
• 外围器件：极少的外围元器件
• 工作时外接晶体振荡器

• 遥控门禁系统
• 胎压监测设备
• 遥控风扇、照明开关无线传感数据传输
