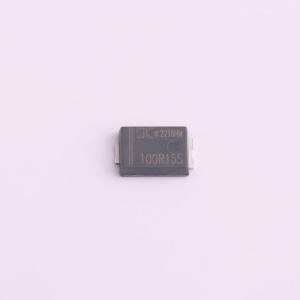

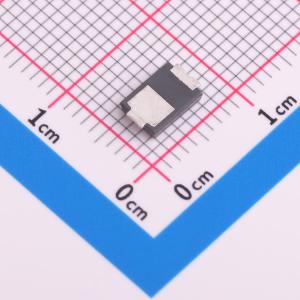

温馨提醒：图片仅供参考，商品以实物为准

DK5V100R15S

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 同步整流 DK5V100R15S是一款简单高效的两个管脚的同步整流芯片，无需任何外围，可以大幅降低传统肖特基二极管的导通损耗，提高整机效率。芯片内部集成了100V功率NMOS管，采用SM-7封装(兼容TO-277封装)，只有A，K两个引脚，分别对应肖特基二极管PN管脚，可取代或替换目前市场上等规的肖特基整流二极管。
品牌名称: DK(东科半导体)
商品型号: DK5V100R15S
商品编号: C2979260
商品封装: SM-7
包装方式: 编带
商品毛重: 0.193克(g)

商品参数

商品概述

DK5V100R15S是一款简单高效的两个管脚的同步整流芯片，无需任何外围，可以大幅降低传统肖特基二极管的导通损耗，提高整机效率。芯片内部集成了100V功率NMOS管，采用SM-7封装(兼容TO-277封装)，只有A，K两个引脚，分别对应肖特基二极管PN管脚，可取代或替换目前市场上等规的肖特基整流二极管。

商品特性

适用于反激PSR、SSR应用
超低VF
超低温升
集成100V 15mΩ功率NMOS
可工作于CCM、DCM&QR模式
自供电技术，无需外围供电
智能检测系统，无需前端同步信号
对EMI/C有适当改善
可以直接替换肖特基二极管
无需任何外围

应用领域

USB充电器
适配器
LED驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交43单

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	反激式
	是否内置MOS	内置
	工作电压	7.2V
	MOS耐压	100V
	开关频率	150kHz

	属性	参数值
	模式支持	QR；DCM；CCM
	导通电阻	15mΩ
	导通时间	197ns
	关断时间	596ns
	关断延时	50ns
	工作温度	-40℃~+150℃
