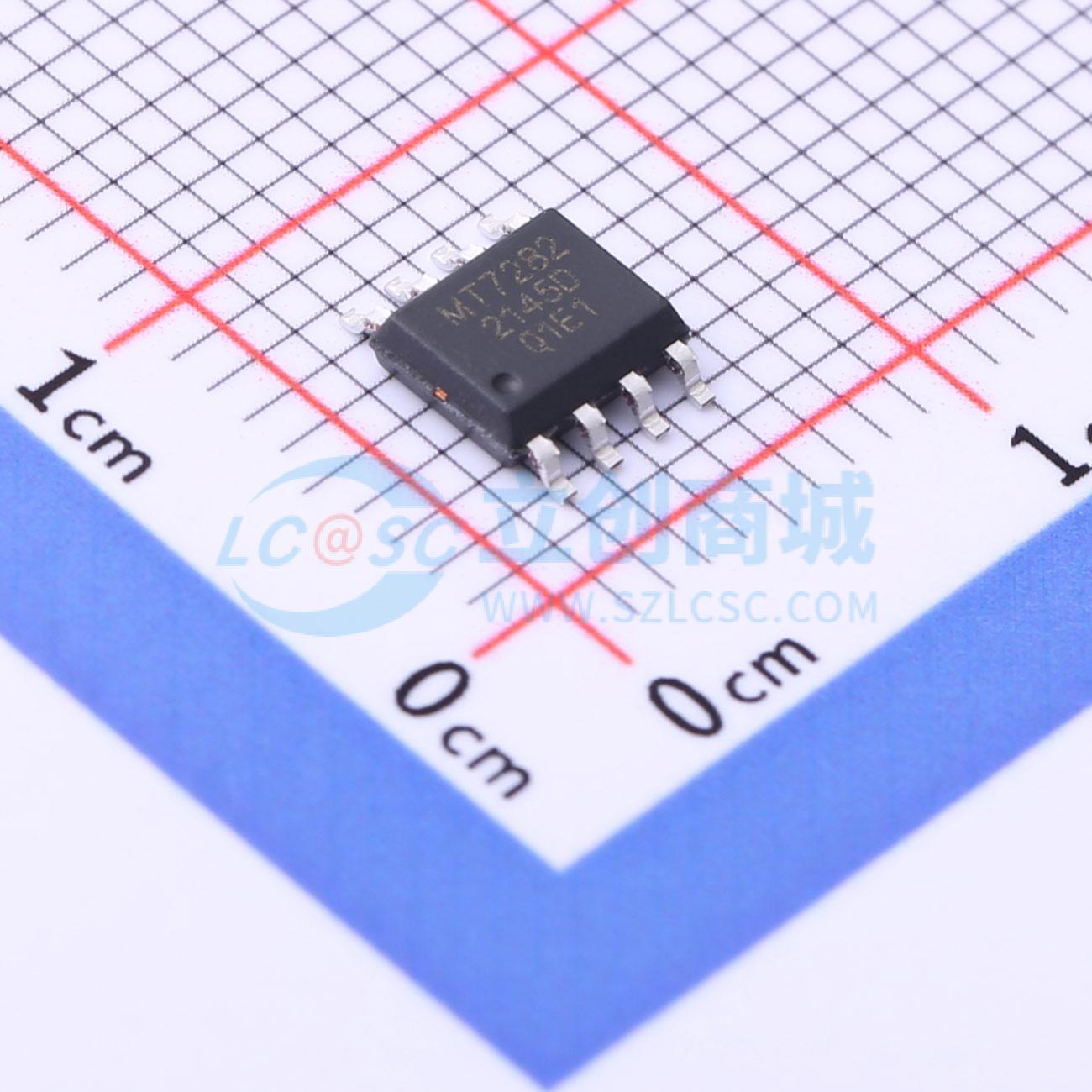

温馨提醒：图片仅供参考，商品以实物为准

MT7282

高频PWM调光LED恒流驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MT7282是一款2.5V~40V宽输入范围，白光LED恒流驱动芯片，可设置为降压，升压和升降压型拓扑结构。可在AC12V/DC12V的输入电压下达到10W的驱动能力。采用固定工作频率，电流模式来调节LED电流，系统瞬态响应快，环路稳定，设计简单。
品牌名称: MAXIC(美芯晟)
商品型号: MT7282
商品编号: C2979288
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

	属性	参数值
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)
	拓扑结构	升压；降压-升压；降压
	工作温度	-
	开关管(内置/外置)	内置

商品概述

MT7282是一款2.5V~40V宽输入范围，白光LED恒流驱动芯片，可设置为降压，升压和升降压型拓扑结构。可在AC12V/DC12V的输入电压下达到10W的驱动能力。采用固定工作频率，电流模式来调节LED电流，系统瞬态响应快，环路稳定，设计简单。采用高位电流检测技术，可以通过外部电阻设置LED的平均工作电流。200mV的低基准电压有效地降低了功率损耗，提高了效率。450kHz固定工作频率最大限度的减少了外部电感，输入与输出电容。通过单个控制引脚支持PWM调光和模拟调光。芯片内部包括过压保护（OVP）、过流保护（OCP）和过温保护（OTP）等保护机制，以确保系统安全可靠地工作。

商品特性

输入电压范围：2.5V~40V
高达95%的效率
逐周期过流保护
内置0.2Ω功率MOS管
支持升压，升降压，降压的拓扑结构
LED过温保护
采用低等效串联电阻(ESR)陶瓷电容即可保证系统稳定
过温保护和过压保护
过压保护外部可调节
固定450kHz工作频率
专利的抖频技术降低电磁干扰EMI
低反馈电压：200mV
可调节的软启动机制
支持模拟调光和高达10kHz的PWM调光
ESOP8封装

应用领域

车用日行灯和船舶照明
高功率LED照明驱动
LED手电筒
低压LED照明（景观照明、台灯及室内照明、MR16射灯）
LED背光照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.5V~40V
	开关频率	450kHz
	通道数	1
	调光	PWM；模拟
