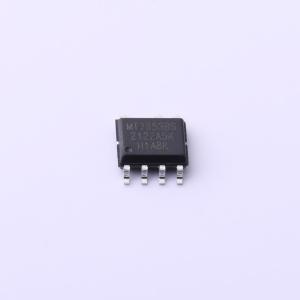

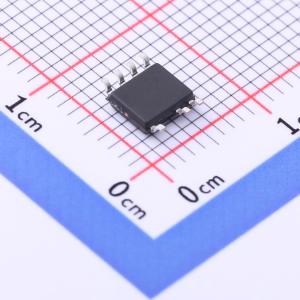

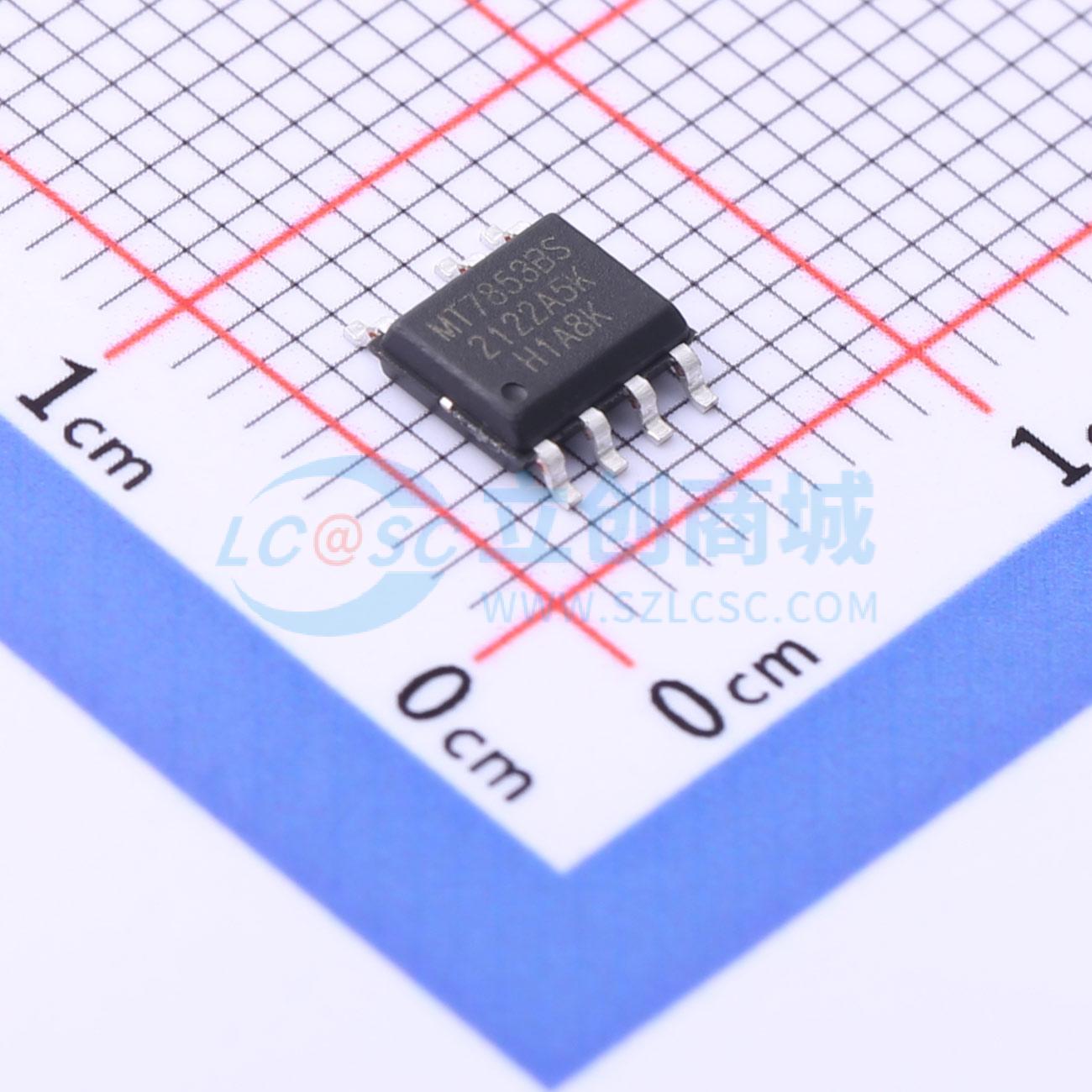

MT7853BS
非隔离高功率因数降压型LED驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款高功率因数、非隔离LED驱动芯片，通过采用浮地、高端检测，降压式开关电源的架构实现了全周期检测。工作在准谐振模式（QuasiResonantMode，QRM），同时使效率和抗电磁干扰的性能都得到提升。
- 品牌名称
- MAXIC(美芯晟)
- 商品型号
- MT7853BS
- 商品编号
- C2979280
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 7.2V~12V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 过压保护(OVP)；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
MT7853BS是一款高功率因数、非隔离LED驱动芯片，通过采用浮地、高端检测、降压式开关电源架构实现全周期检测。该芯片工作在准谐振模式，同时提升了效率和抗电磁干扰性能。其内部集成了高压供电电路，无需外部启动电阻和供电二极管；内置补偿电路，节省了COMP引脚及外部补偿电容；并集成THD补偿电路，可满足更低的总谐波失真要求。芯片内置多重保护功能，如过压保护、过流保护、过温补偿等，所有保护均具备自恢复功能，提高了系统可靠性。此外，其内部集成了650V高压MOSFET，从而精简了外围电路。
商品特性
- 单级功率因数调制（功率因数>0.9）
- 高压供电，无需外部启动电阻及供电电路
- 内置补偿电路，无需外部COMP电容
- 集成THD补偿电路，总谐波失真<15%
- 高次谐波失真抑制
- 高精度LED输出电流（±3%）
- 优异的线性调整度和负载调整度（±2%）
- 准谐振工作模式
- 多重保护机制
- SOP7封装
应用领域
- E14/E27/PAR30/PAR38/GU10灯具
- T8/T10 LED灯管
- 其他LED驱动应用
