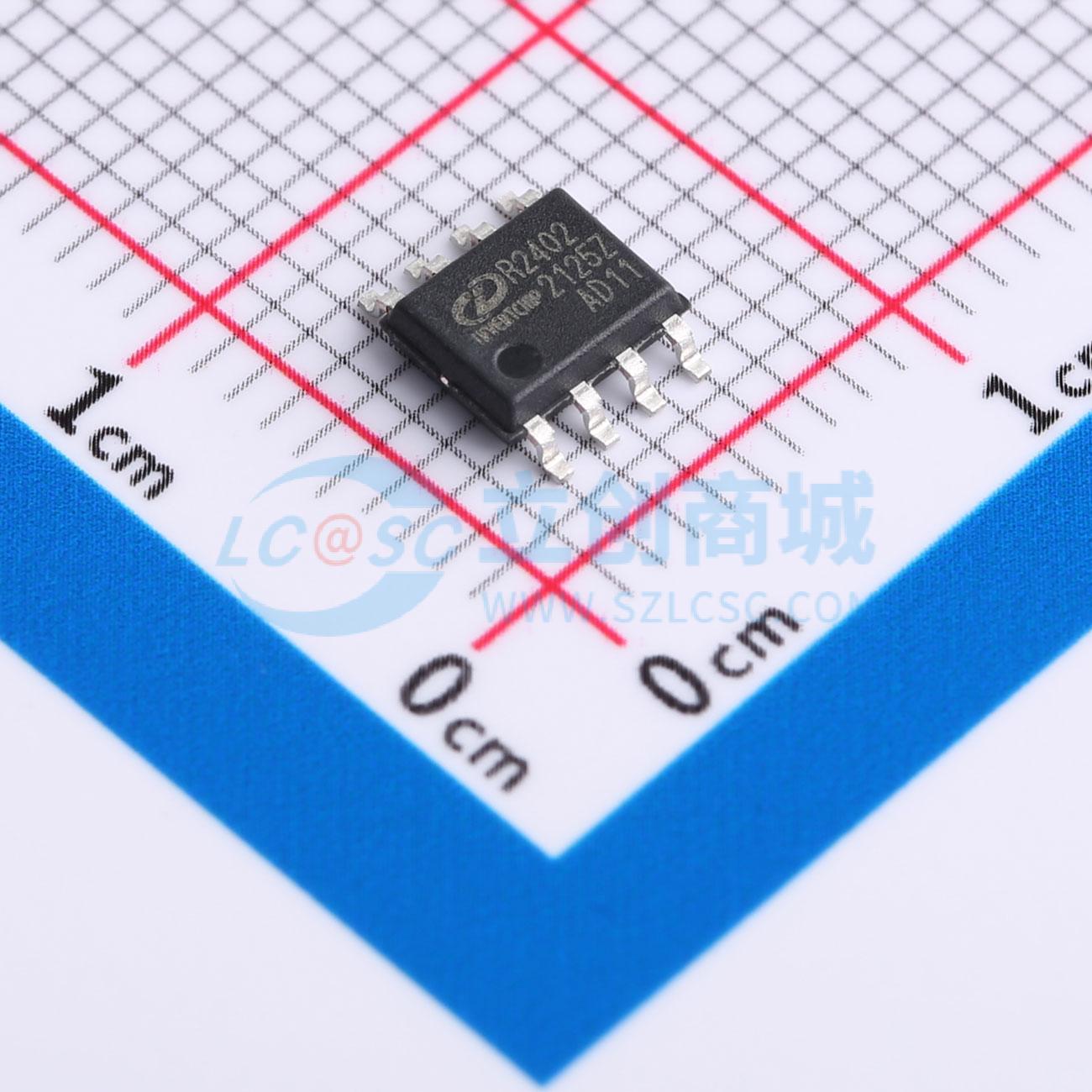

温馨提醒：图片仅供参考，商品以实物为准
IVCR2402DR
24V 4A 拉、灌电流 双通道驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 栅级驱动IC
- 品牌名称
- inventchip(瞻芯电子)
- 商品型号
- IVCR2402DR
- 商品编号
- C2979242
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.187克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 工作电压 | 5.5V~20V | |
| 上升时间(tr) | 6ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 6ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.8V~2.4V | |
| 输入低电平(VIL) | 0.8V~1.1V | |
| 静态电流(Iq) | 180uA |
商品概述
IVCR2402是双通道4A的高速低侧栅极驱动器，可以高效安全地驱动MOSFET以及IGBT。低传播延迟和失配以及紧凑的SOIC-8封装等特点，使得MOSFET的开关频率可以达到数百kHz。这款芯片非常适合用于服务器和通讯电源的同步整流驱动，在这种场合中同步管MOSFET的死区时间直接影响变换器的效率。驱动器可以通过双通道的并联来增加输出驱动电流。输入引脚阈值电压基于TTL电平，并兼容 -5V至20V的输入。 5.5V至20V的宽范围VDD供电电压能够有效地驱动MOSFET或GaN功率器件。集成的UVLO保护功能可以确保在异常情况下使输出保持为高电平。 -5V至24V的独立输入引脚电压范围能够有效地确保在由于寄生电感引起过冲的情况下稳定工作。输入引脚的电压阈值也兼容TTL电平输入。
商品特性
- 工业标准SOIC - 8封装
- 双通道独立栅极驱动
- 4A峰值拉、灌电流
- 高达24V宽范围VDD供电
- 独立的使能输入
- 双通道可并联应用于大电流驱动
- VDD欠压保护
- 兼容TTL和CMOS输入电平
- 低传播延迟
- 两通道之间1ns典型延迟匹配
- 输入浮空时输出为高电平
- -40℃到125℃的工作温度范围
应用领域
- AC/DC及DC/DC转换器
- 服务器和通讯设备的整流器
- EV/HEV逆变器及DC/DC转换器
- PV升压以及逆变器
- UPS
- 电机控制用于新兴的宽带隙功率器件驱动
