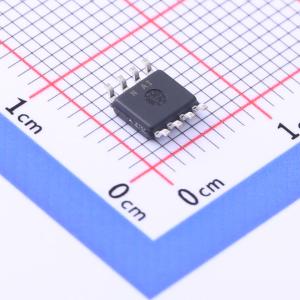

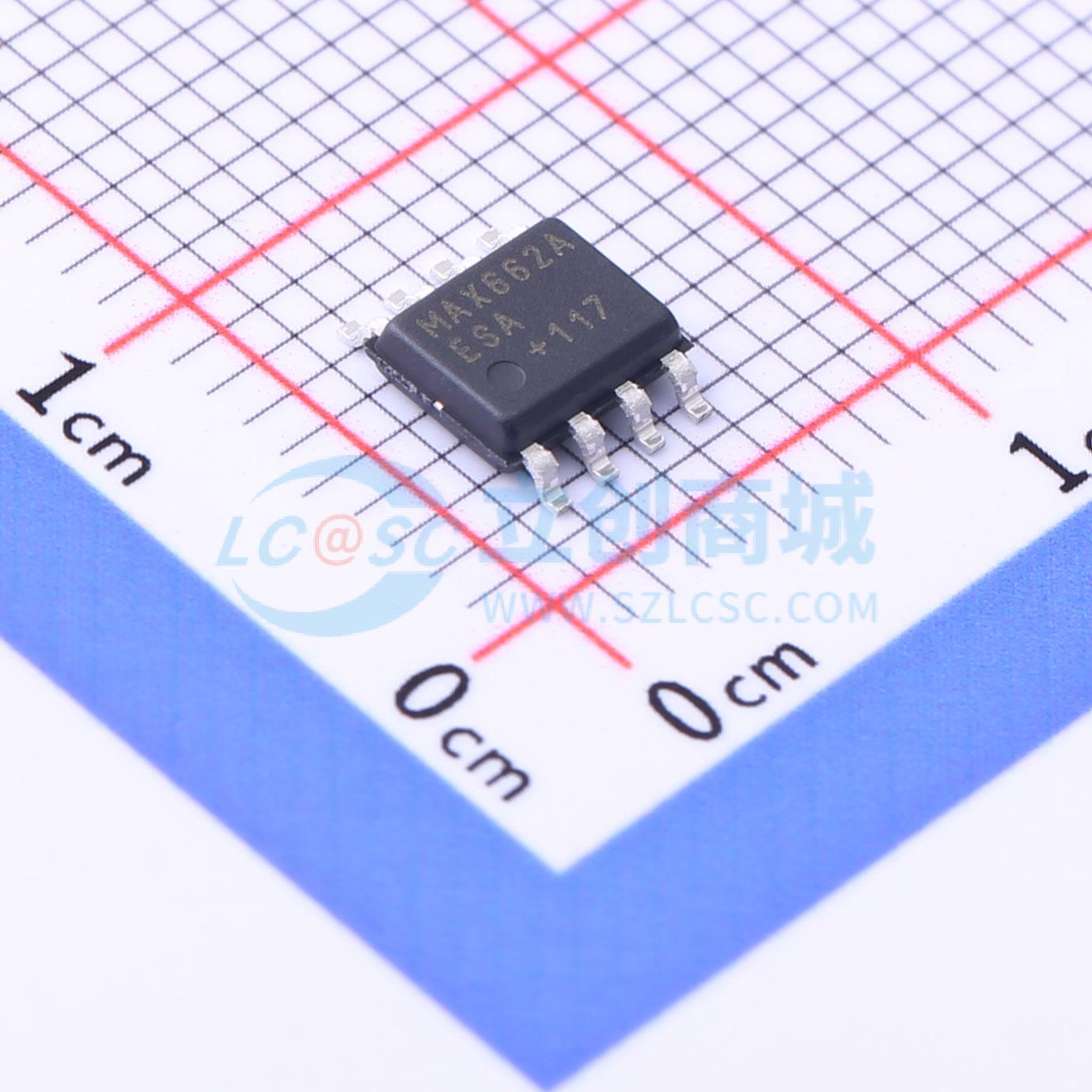

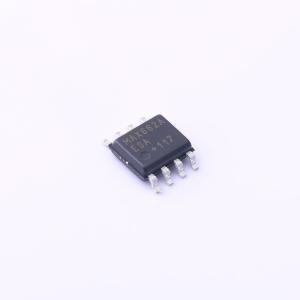

温馨提醒：图片仅供参考，商品以实物为准

MAX662AESA+T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 12V、30mA闪存存储器编程电源、12V无电感、小外形闪存电源，封装在0.1平方英寸
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX662AESA+T
商品编号: C2976348
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

MAX662A是一款稳压+12V、30mA输出的电荷泵DC-DC转换器。它能提供必要的+12V±5%输出，用于对字节宽度的闪存进行编程，且无需电感，就能在低至4.75V的输入电压下保证输出30mA电流。其占用的电路板空间小于0.1in²。MAX662A与MAX662引脚兼容，是MAX662的升级版，建议用于新设计。MAX662A的静态电流和关断电流更低，并能在所有温度范围内保证输出电流。 MAX662A是首款能提供稳压+12V输出的电荷泵升压转换器。它仅需几个低成本电容，整个电路完全可采用表面贴装。一个可直接与微处理器接口的逻辑控制关断引脚可将电源电流降至仅0.5μA。MAX662A采用8引脚窄体SO和DIP封装。 MAX662A能在5V±5%的电源电压下以30mA电流提供稳压12V输出电压，非常适合闪存EEPROM编程应用。它利用内部电荷泵和外部电容产生+12V电压，无需电感。通过脉冲跳跃方案实现稳压，该方案可监测输出电压电平，并在输出电压开始下降时开启电荷泵。

商品特性

稳压+12V±5%输出电压
4.5V至5.5V电源电压范围
占用0.1in²空间
保证30mA输出
无需电感 — 仅使用4个电容
185μA静态电流
逻辑控制0.5μA关断电流
8引脚窄体SO和DIP封装

应用领域

+12V闪存编程电源
紧凑型+12V运算放大器电源
低压系统中的开关MOSFET
双输出+12V和+20V电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	4.5V~5.5V
	静态电流(Iq)	185uA
	能量效率	76%

	属性	参数值
	工作温度	-40℃~+85℃
	功能类型	升压
	输出电压(Vout)	11.4V~12.6V
	输出电流(Iout)	30mA
