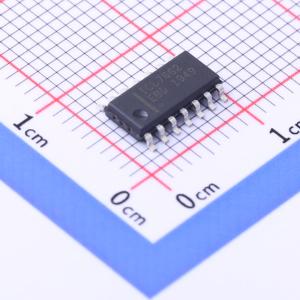

温馨提醒：图片仅供参考，商品以实物为准

ICL7662EBD+T

CMOS电压变换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CMOS、电压变换器、无电感反向器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: ICL7662EBD+T
商品编号: C2976337
商品封装: SO-14
包装方式: 编带
商品毛重: 0.186克(g)

商品参数

商品概述

ICL7662/Si7661 是一款单片电荷泵电压反相器，可将 +4.5V 至 +20V 范围内的正电压转换为对应的 -4.5V 至 -20V 负电压。ICL7662/Si7661 通过将低静态电流与高效率相结合，其性能远远优于以往的电荷泵电压反相器。ICL7662/Si7661 片上集成了一个振荡器、控制电路和 4 个功率 MOS 开关，仅需两个低成本的外部电容。

商品特性

输入电源电压范围 +4.5V 至 ±20V，输出电压范围 -4.5V 至 -20V
级联电压倍增 (Vout=-n×V+)
典型开路转换效率达 99.7%
仅需 2 个外部电容
引脚与 ICL7660 兼容

应用领域

低成本负电源
数据采集系统
为运算放大器和其他线性电路提供高达 -20V 的电压
电源分配器，Vout = Vs/2
RS-232 电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	4.5V~20V
	静态电流(Iq)	200uA
	输出电阻	100Ω
	能量效率	96%

	属性	参数值
	开关频率	10kHz
	工作温度	-40℃~+85℃
	功能类型	反相
	输出电压(Vout)	-20V~-4.5V
