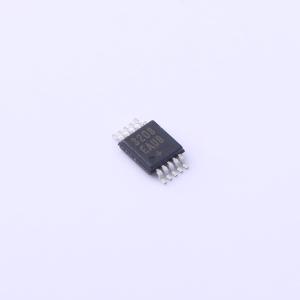

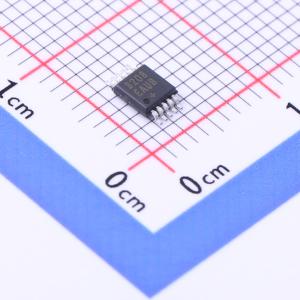

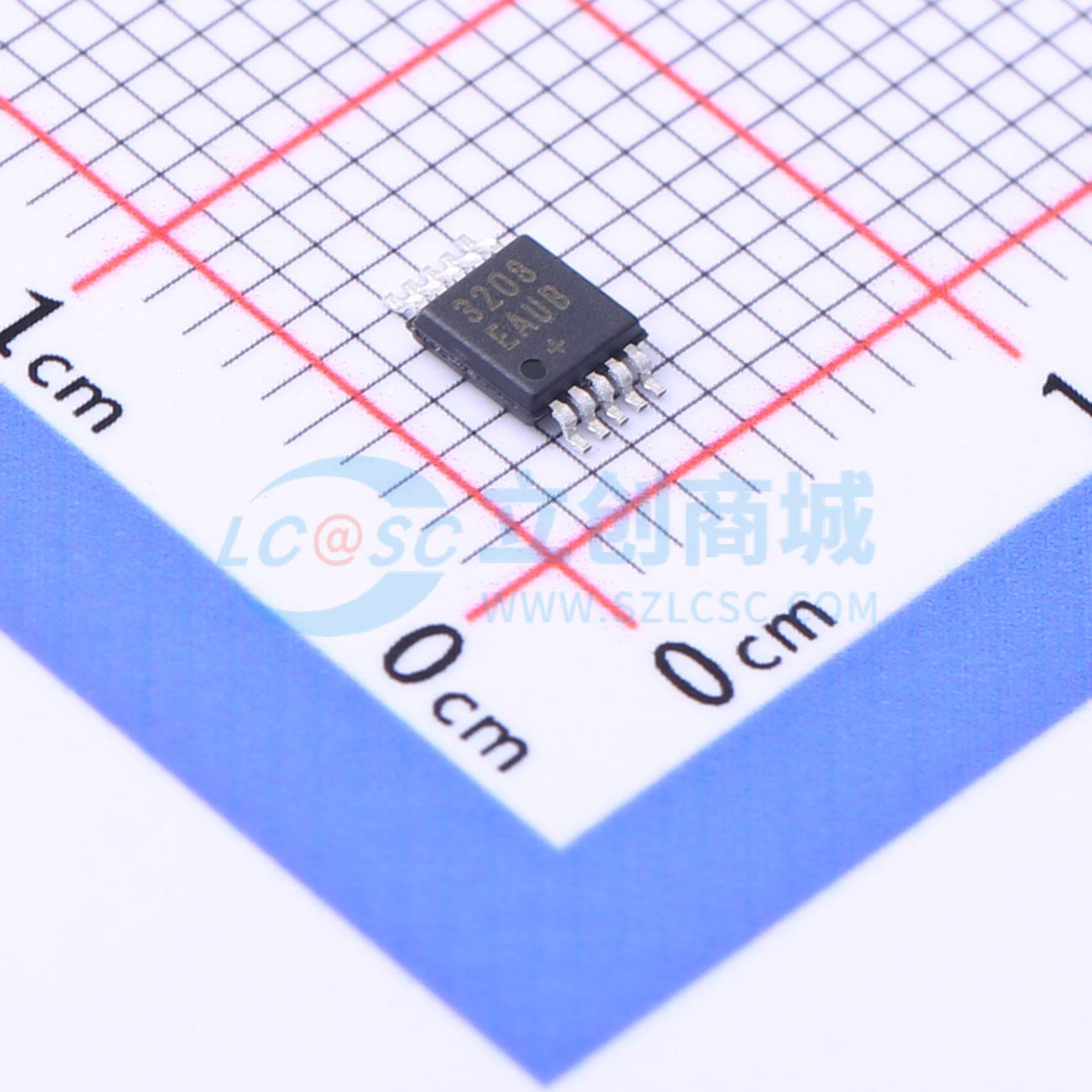

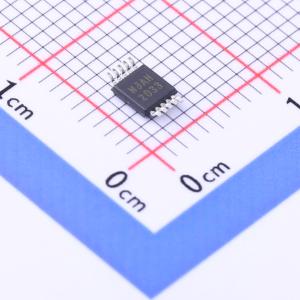

MAX3208EAUB+T
双路、四路、六路高速差分ESD保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX3205E/MAX3207E/MAX3208E 低电容、±15kV ESD 保护二极管阵列集成了瞬态电压抑制器 (TVS) 钳位，适用于高速和通用信号的 ESD 保护。低输入电容使这些器件非常适合用于高清电视、电脑显示器 (DVI、HDMI)、电脑外设 (FireWire、USB 2.0)、服务器互连 (PCI Express、InfiniBand)、数据通信和机箱间互连等信号的 ESD 保护。每个通道由一对二极管组成，可将 ESD 电流脉冲导向 VCC 或 GND。
- 商品型号
- MAX3208EAUB+T
- 商品编号
- C2976336
- 商品封装
- uMAX-10
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 钳位电压 | 41V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3.1pF |
商品概述
MAX3205E/MAX3207E/MAX3208E 低电容、±15kV ESD 保护二极管阵列集成了瞬态电压抑制器 (TVS) 钳位，适用于高速和通用信号的 ESD 保护。低输入电容使这些器件非常适合用于高清电视、电脑显示器 (DVI、HDMI)、电脑外设 (FireWire、USB 2.0)、服务器互连 (PCI Express、InfiniBand)、数据通信和机箱间互连等信号的 ESD 保护。每个通道由一对二极管组成，可将 ESD 电流脉冲导向 VCC 或 GND。
商品特性
- 典型输入电容低至 2pF
- 通道间差异小，I/O 间仅为 0.05pF
- 高速差分或单端 ESD 保护
- ±15kV——人体模型
- ±8kV——IEC 61000-4-2，接触放电
- ±15kV——IEC 61000-4-2，空气间隙放电
- 集成瞬态电压抑制器 (TVS)
- 优化引脚布局，可在受控阻抗差分传输线路由时将短截线电感降至最低
- -40℃ 至 +125℃ 汽车级工作温度范围
- 提供 WLP 封装
应用领域
- 高清电视
- 电脑显示器 (DVI、HDMI)
- 电脑外设 (FireWire、USB 2.0)
- 服务器互连 (PCI Express、InfiniBand)
- 数据通信
- 机箱间互连
- USB 1.1
- USB 2.0 (480Mbps)
- USB OTG
- 以太网
- 手机连接器
- SVGA 视频连接
