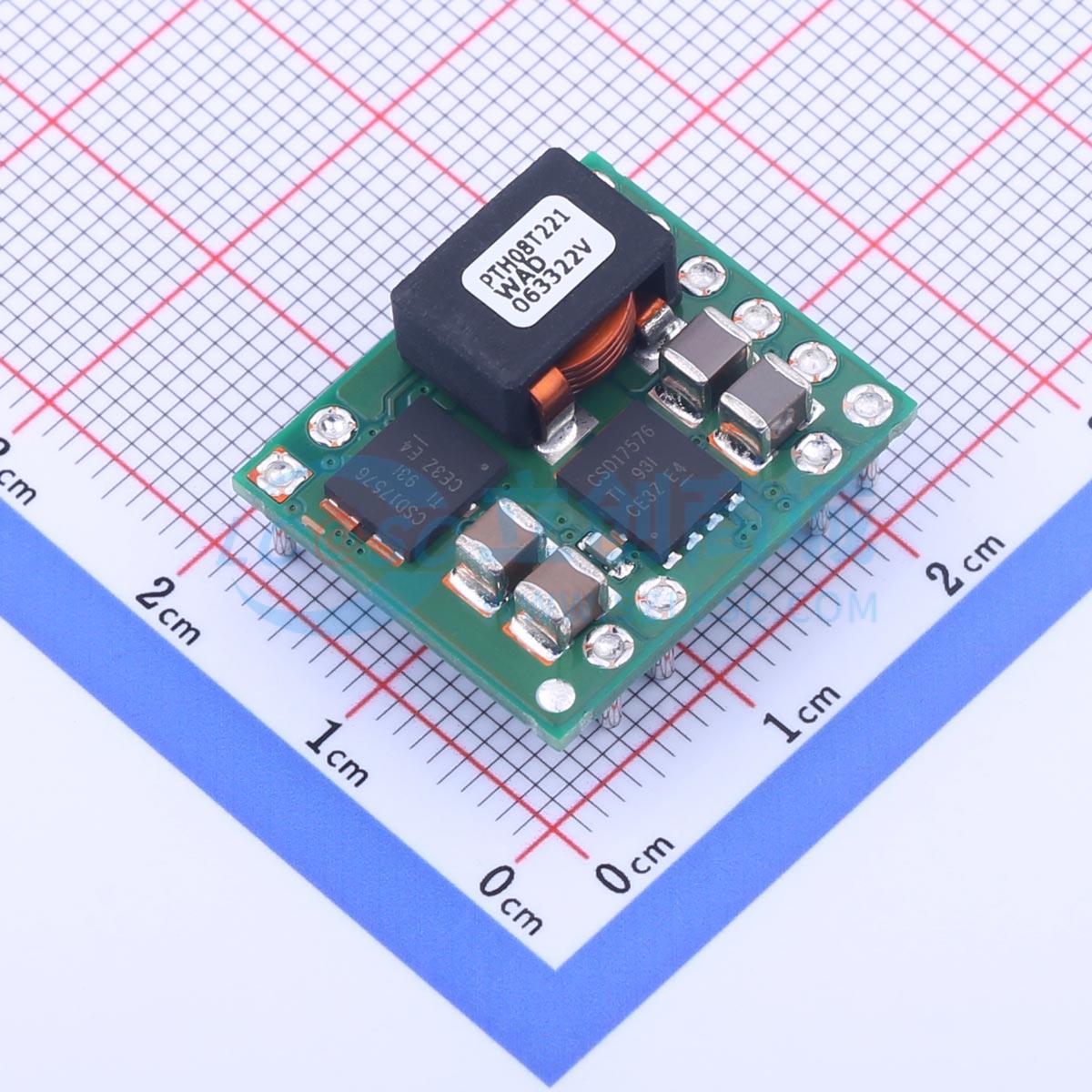

温馨提醒：图片仅供参考，商品以实物为准

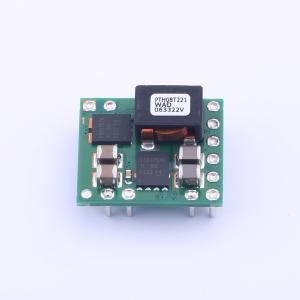

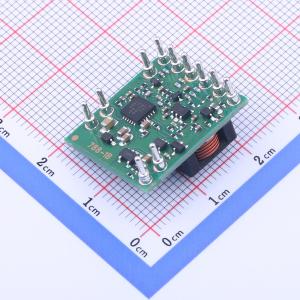

PTH08T221WAD

16 A、4.5 V至14 V输入、非隔离、宽输出、可调电源模块

描述: PTH08T221W 采用 TurboTrans 技术的 16A、4.5V 至 14V 输入、陶瓷电容版本、非隔离、宽输出、可调节电源模块
品牌名称: TI(德州仪器)
商品型号: PTH08T221WAD
商品编号: C2974717
商品封装: DIP-11
包装方式: 托盘
商品毛重: 7.3克(g)

商品参数

商品概述

PTH08T220/221W是一款高性能、额定电流为16 A的非隔离电源模块。这些模块是广受欢迎的PTH系列电源模块的第二代产品，具有更小的尺寸和改进的特性。PTH08T221W经过优化，可与所有陶瓷电容器配合使用。 PTH08T220/221W的输入电压范围为4.5 V至14 V，只需一个电阻即可将输出电压设置为0.69 V至5.5 V范围内的任意值。宽输入电压范围使PTH08T220/221W特别适用于采用8 V至12 V非严格稳压中间配电总线的先进计算和服务器应用。此外，宽输入电压范围支持采用严格稳压的5 V、8 V或12 V中间总线架构运行，提高了设计灵活性。该模块具备一系列全面的特性。输出过流和过温关断功能可防止大多数负载故障。差分远程感测可确保精确的负载稳压。可调欠压锁定功能允许自定义开启电压阈值。Auto-Track™排序功能是一项广受欢迎的特性，可大大简化电源系统中多个模块的同时上电和下电操作。 PTH08T220/221W采用了两项正在申请专利的新技术：TurboTrans™和SmartSync。TurboTrans特性可优化稳压器的瞬态响应，同时减少满足目标电压偏差规格所需的外部输出电容器数量。此外，对于目标输出电容器组，TurboTrans可通过减小峰值电压偏差来显著改善稳压器的瞬态响应。SmartSync允许对多个模块进行开关频率同步，从而简化了EMI噪声抑制任务，并降低了输入电容器的RMS电流要求。该模块采用双面表面贴装结构，具有低矮外形和紧凑尺寸。封装选项包括通孔和表面贴装两种配置，均为无铅（Pb）且符合RoHS标准。

商品特性

高达16 A的输出电流
4.5 V至14 V的输入电压
宽输出电压调节范围（0.69 V至5.5 V）
总输出电压变化率±1.5%
效率高达96%
输出过流保护（非锁存、自动复位）
工作温度：-40℃至85℃
安全机构认证：UL/IEC/CSA - C22.2 60950 - 1
预偏置启动
开/关禁止
差分输出电压远程感测
可调欠压锁定
陶瓷电容器版本（PTH08T221W）
与POLA™兼容
TurboTrans™技术，旨在满足高达300 A/μs的超快速瞬态要求
SmartSync技术
Auto-Track™排序

应用领域

复杂的多电压系统
微处理器
总线驱动器

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~14V
	输出电压精度	±1.5%
	输出电压(Vout)	690mV~5.5V
	输出电流(最大值)	16A

	属性	参数值
	转换效率	95%
	最大容性负载	3000uF
	静态电流(Iq)	5uA
	开关频率	300kHz
	纹波噪声	0mVp-p
	特性	过流保护；过热保护
	工作温度	-40℃~+85℃
