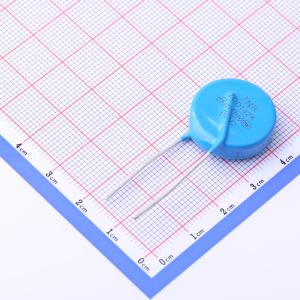

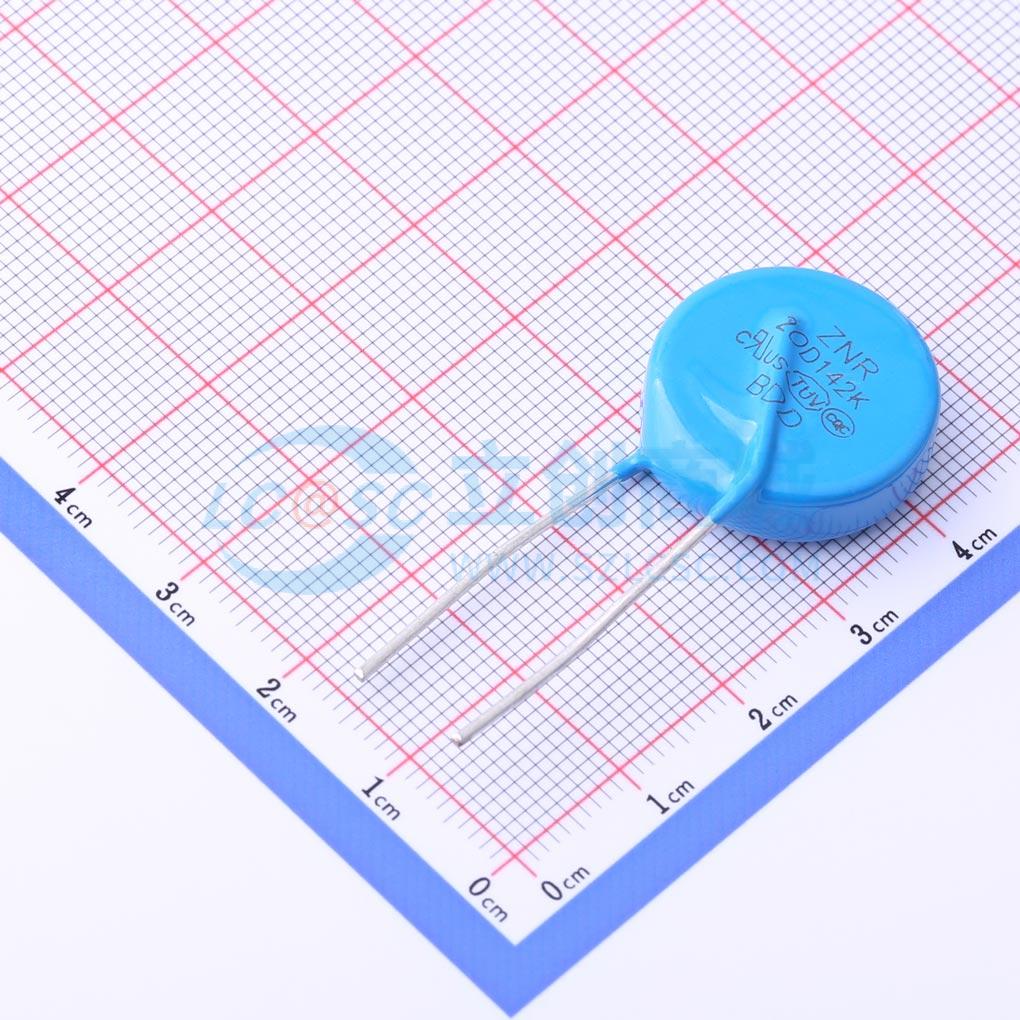

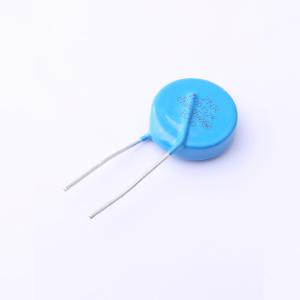

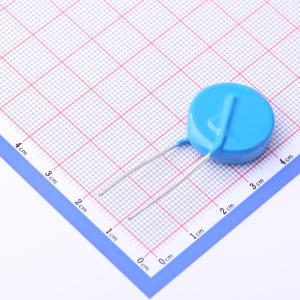

RM20D142KE1IE100

钳位电压2310V 532焦耳插件压敏电阻

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 直脚/L24/环氧(蓝)/ZNR
品牌名称: Dersonic(德尔创)
商品型号: RM20D142KE1IE100
商品编号: C2974792
商品封装: 插件,P=10mm
包装方式: 袋装
商品毛重: 10克(g)

商品参数

商品概述

A varistor has the volt-ampere characteristics in which current suddenly starts to flow through the device at a certain voltage. 壓敏電阻的作用：保護在電子線路中的電子元器件免受過電壓的影響。如下圖所示，壓敏電阻並聯在電路中起保護作用。當有脈衝(脈衝電流Is：由脈衝電壓Vs和阻抗Zs決定)施加在電路上时，脈衝電流（Is）限制脈衝電壓在壓敏電阻的限制電壓Vc之內。 The varistors are used to protect components in electronic and electric circuits from overvoltage. As shown in following figure, a varistor is inserted in parallel with a circuit to be protected. When a pulse is applied to the circuit, pulse current Is, which is determined by pulse voltage Vs and pulse impedance Zs, flows to limit the pulse voltage to the varistor limit voltage Vc.

商品特性

符合RoHS 2.0、REACH及無鹵
安規認證：18V~360V is only applicable to GB/T 10193-1997, GB/T 10194-1997
10D, 14D, 20D series: Annex Q of IEC 60950-1:2005/A2:2013, clause 14.13 of IEC 60065:2014 and clause G.8.1 of IEC 62368-1:2018
标准型85℃到125℃降额系数为2.5%/℃
壓敏電壓溫度係數 0 to -0.05 %/℃ max
儲存溫度範圍 -55℃~+125℃
絕緣電壓：2500V 60s (body Insulation)

应用领域

消費電子產品：電視機、音訊輸出設備、安全插座、機上盒等
工業產品：馬達、半導體元件、繼電器、電磁開關、電源線路、三相整流線路、自動控制線路等
通信設備：電話機、傳真機、交換機等
電腦：電腦、顯示器、印表機、掃描器、電源、電源適配器等
汽車電子產品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	压敏电阻
	压敏电压	1.4kV
	钳位电压	2.31kV
	工作电压(DC)	1.14kV
	工作电压(AC)	880V

	属性	参数值
	峰值浪涌电流	6.5kA
	能量	532J
	静态电容	340pF@1kHz
	静态功率	1W
	脚间距	10mm
