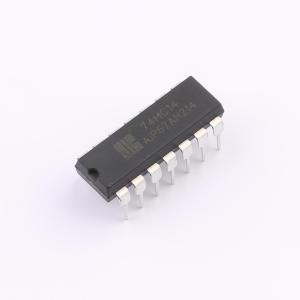

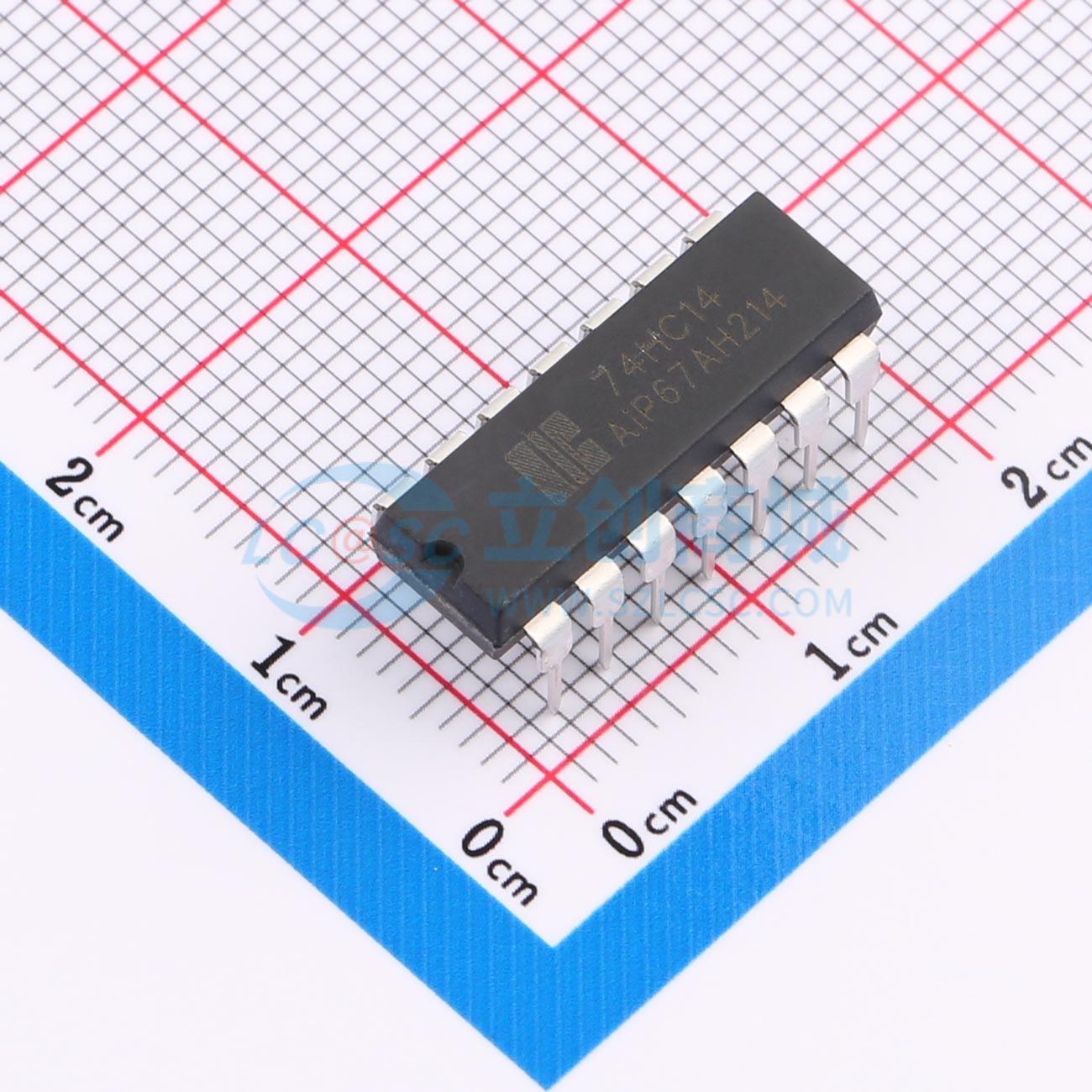

74HC14
六路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC14是一款高速硅栅CMOS电路，其引脚兼容低功耗肖特基TTL（LSTTL）系列。该电路符合JEDEC标准no.7A。74HC14提供六路施密特倒相模块。它们能够将缓慢变化的输入信号转变成急剧变化的输出信号。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- 74HC14
- 商品编号
- C2974582
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.98V；1.9V；5.48V | |
| 低电平范围(VOL) | 260mV；260mV；100mV | |
| 传播延迟(tpd) | 21ns@6.0V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ |
应用领域
- 产生一个变化的脉冲
- 非稳态多谐振荡器
- 单稳态多谐振荡器
