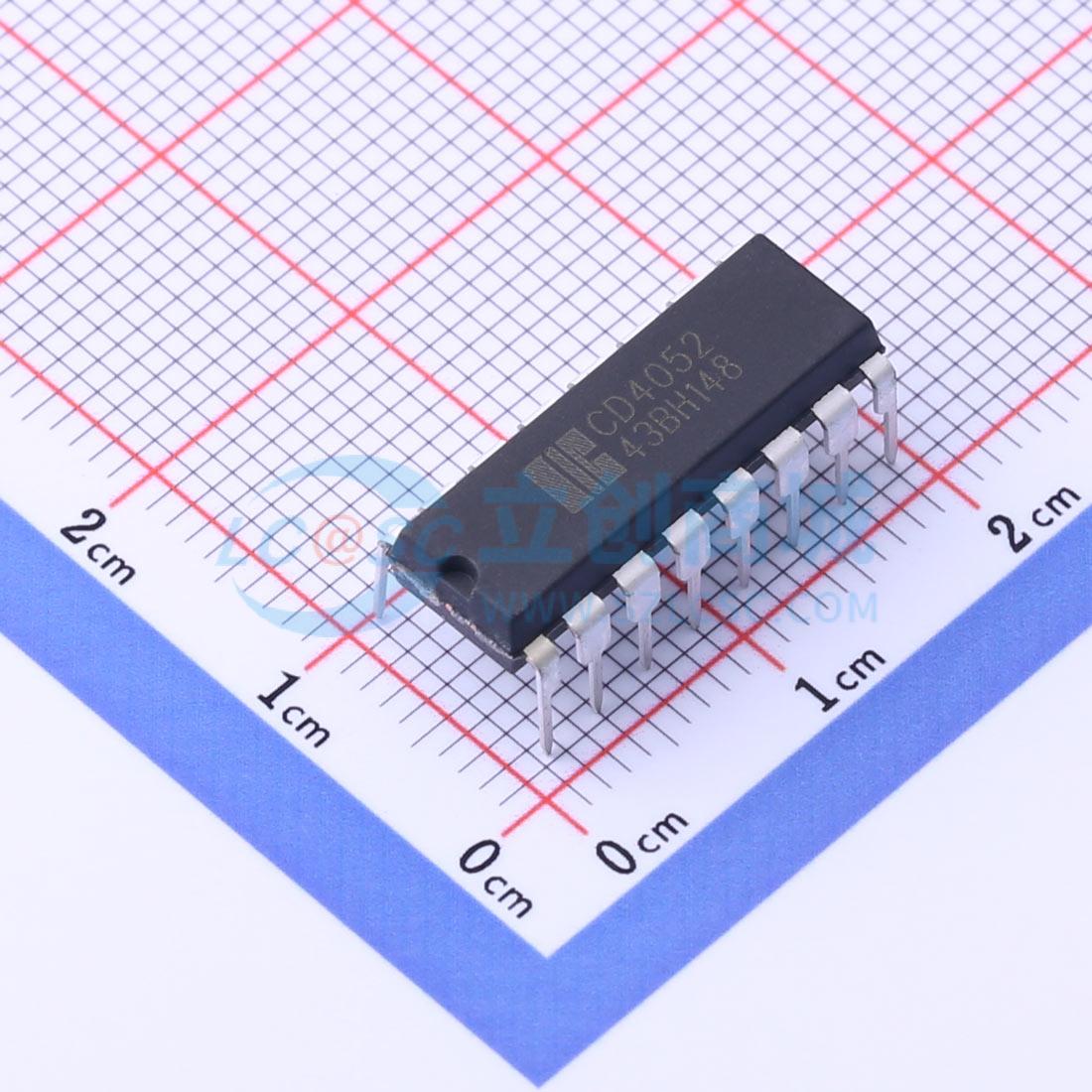

CD4052实物图

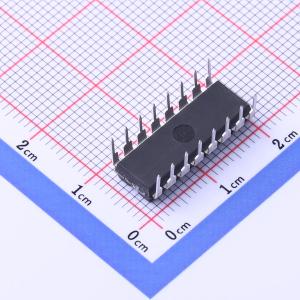

  • CD4052商品缩略图
  • CD4052商品缩略图
  • CD4052商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD4052

CD4052

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
电源电压: 3V~9V 工作温度: -40℃~+85℃ CD4052 具有低导通泄漏电流的 2 通道 4:1 模拟开关
商品型号
CD4052
商品编号
C2974587
商品封装
DIP-16​
包装方式
管装
商品毛重
1.6克(g)

商品参数

属性参数值
商品目录模拟开关/多路复用器
开关电路4:1
工作电压3V~9V
导通电阻(Ron)2.5kΩ
属性参数值
工作温度-40℃~+85℃
带宽40MHz
传播延迟(tpd)20ns

商品概述

CD4052 是一块带有公共使能输入控制位的2 路四选一模拟开关电路。每一个多路选择开关都有四个独立的输入/输出(Y₀ 到 Y₃)、一个公共的输入/输出端(Z)和选择输入端(A)。公共使能输入控制位包括两个选择输入端 A₀、A₁ 和一个低有效的使能输入端 Ē。 每一路都包含了四个双向模拟开关,开关的一边连接到独立输入/输出(Y₀ 到 Y₃),另一边连接到公共输入/输出端(Z)。 当 Ē 为低电平时,四个开关中的其中一个被 A₀ 和 A₁ 选通(低阻导通态)。当 Ē 为高电平时,所有开关都处于高阻关断态,与 A₀ 和 A₁ 无关。 VDD 和 VSS 是连接到数字控制输入(A₀、A₁ 和 Ē)的电源电压。 (VDD - VSS) 的范围是 3~9V,模拟输入输出(Y₀~Y₃ 和 Z)能够在最高 VDD,最低 VEE 之间变化。(VDD - VEE) 不会超过9V。 对于用做数字多路选择开关,VEE 和 VSS 是连在一起的。

应用领域

  • 模拟多路选择开关
  • 数字多路选择开关
  • 信号选通

数据手册PDF

优惠活动

购买数量

(25个/管,最小起订量 5 个)
起订量:5 个25个/管

总价金额:

0.00

近期成交3
