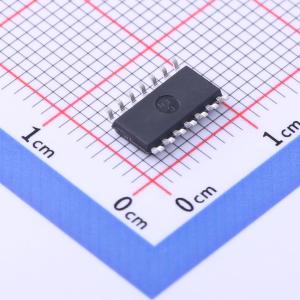

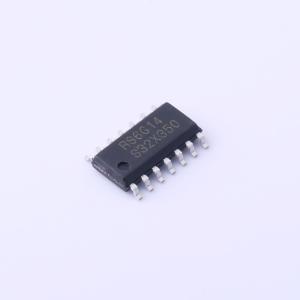

RS6G14XP

6通道施密特触发器反相器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 工作电压范围：1.65V至5.5V - 低功耗：1μA（最大值）
品牌名称: RUNIC(润石)
商品型号: RS6G14XP
商品编号: C2974610
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

	属性	参数值
	拉电流(IOH)	24mA
	输出高电平(VOH)	1.2V；2.4V；1.9V；3.8V；2.3V
	低电平范围(VOL)	450mV；300mV；550mV；550mV；400mV；100mV
	传播延迟(tpd)	3.1ns@3.3V,50pF
	工作温度	-40℃~+125℃

商品概述

RS6G14 六通道施密特触发器逆变IC设计用于1.65V至5.5V VCC工作电压。该器件包含六个逆变器，执行布尔函数Y = A̅。该器件作为具有施密特触发器输入的六个独立逆变器工作，因此对于上升（VT+）和下降（VT-）信号有不同的输入阈值电平，以提供滞后（ΔVT），这使得器件能够容忍缓慢或有噪声的输入信号。该器件使用Ioff完全指定了部分断电应用。Ioff电路禁用输出，防止在断电时通过器件产生损坏性的电流回流。RS6G14提供绿色SOIC-14(SOP14)和TSSOP-14封装。它的工作环境温度范围为-40℃至+125℃。

商品特性

工作电压范围：1.65V 至 5.5V
低功耗：1μA（最大）
工作温度范围：-40℃ 至 +125℃
输入可接受电压高达 5.5V
高输出驱动：在 VCC = 3.0V 时为 ±24mA
Ioff 支持部分断电模式操作
封装：SOIC-14(SOP14), TSSOP-14

应用领域

AC接收器和家庭影院
蓝光播放机和家庭影院
台式机或笔记本电脑
数字视频摄像机（DVC）
移动电话
个人导航设备（GPS）
移动媒体播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交22单

	属性	参数值
	商品目录	反相器
	输入类型	施密特触发器
	工作电压	1.65V~5.5V
	静态电流(Iq)	1uA
	通道数	6
	灌电流(IOL)	24mA
