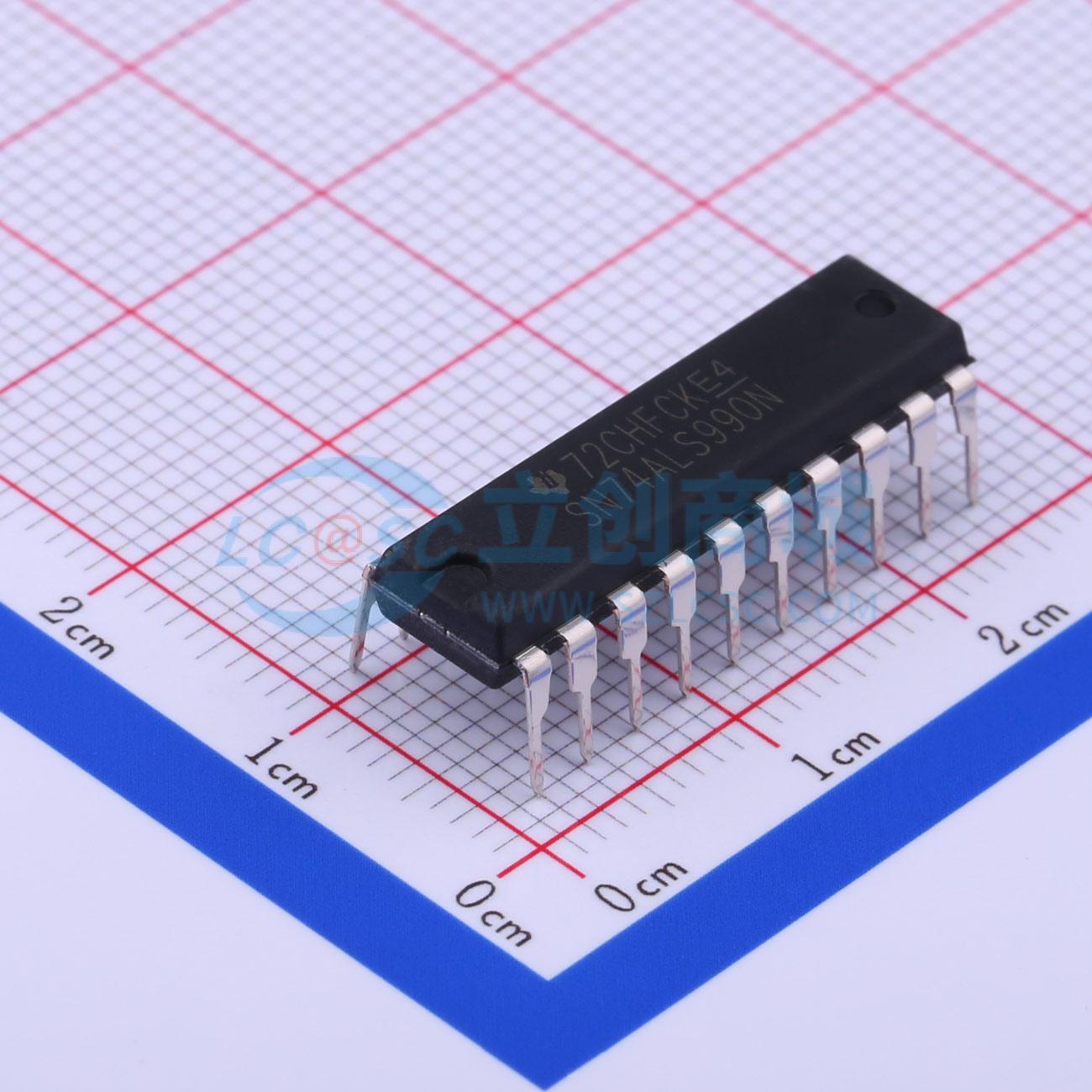

温馨提醒：图片仅供参考，商品以实物为准

SN74ALS990N

三态输出D型锁存器

描述: SN74ALS990 八路 D 类透明读回锁存器
品牌名称: TI(德州仪器)
商品型号: SN74ALS990N
商品编号: C362427
商品封装: DIP-20
包装方式: 管装
商品毛重: 2.36克(g)

商品参数

商品概述

这款8位锁存器专门设计用于存储输入数据总线的内容，并具备将存储的数据回读到输入数据总线上的能力。八个锁存器为透明D型锁存器。当锁存使能(LE)输入为高电平时，Q输出跟随数据(D)输入变化。回读功能通过输出使能(OERB)输入实现。当OERB为低电平时，数据锁存器输出端的数据可回送到输入数据总线；当OERB为高电平时，数据锁存器的输出与D输入隔离。OERB不影响锁存器的内部工作，但应注意避免产生总线冲突。SN74ALS990的工作温度范围为0℃至70℃。

商品特性

三态I/O型回读输入
总线结构引脚排列
真逻辑输出
封装选项包含塑料小外形(DW)封装和标准塑料(N) 300密耳双列直插封装

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	4.5V~5.5V
	通道数	8
	拉电流(IOH)	2.6mA
	灌电流(IOL)	24mA

	属性	参数值
	传播延迟(tpd)	24ns
	系列	74ALS
	工作温度	0℃~+70℃
	建立时间	10ns
	保持时间	5ns
	静态电流(Iq)	-
