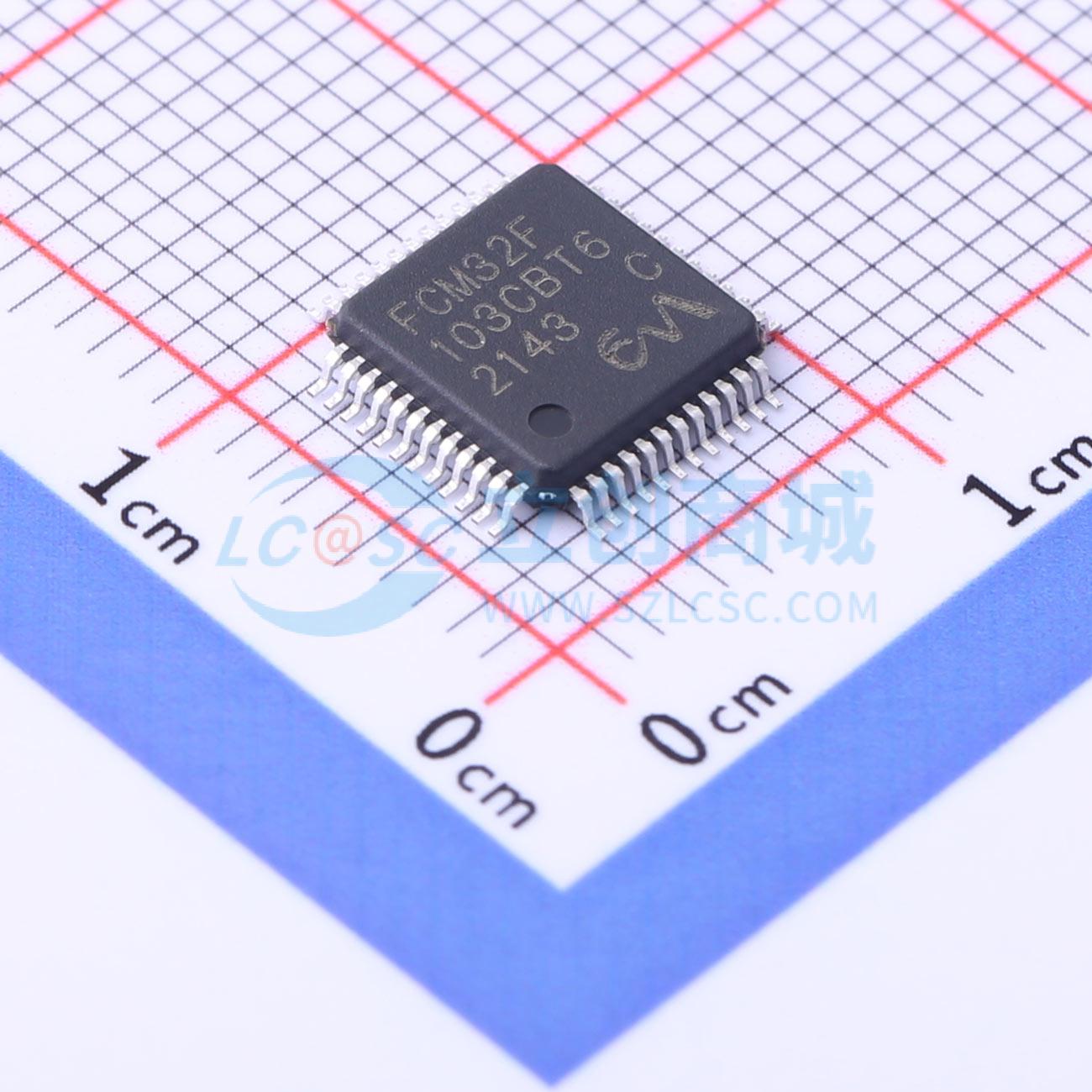

温馨提醒：图片仅供参考，商品以实物为准

FCM32F103CBT6

32位 MCU 基于 ARM 的高性能 32 位 MCU，具备 USB FS 2.0、CAN 接口、7 个定时器、ADC 以及 9 个通信接口，工作电压 1.8-5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ARM-based 32-bit MCU, with up to 128KB Flash, USB FS 2.0, CAN, 7 timers, ADC & 9 comm. interfaces, 1.8-5.5V 特点：1. ARM 32位 Cortex-M4 CPU，最高频率72 MHz。2. 存储：128KB FLASH、20KB SRAM。3. 宽范围工作电压：1.8~5.5V。4. 丰富的外设：ADC、TIMER、SPI、USART、I2C、I2S、DMA、WDT、TS、VREF、USB、CAN。5. 高性能：在72MHz时coremark为191.4分, 领先国际竞品。6. 低功耗：26.7mA@72MHz；7.5uA@STOP mode。7. DSP单元。9. 软、硬件兼容国际竞品。
品牌名称: FCM(闪芯微)
商品型号: FCM32F103CBT6
商品编号: C2972837
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 1.336克(g)

商品参数

商品概述

FCM32x103 单片机包含可以工作在 72/96 MHz 的 32 位高性能 ARM Cortex-M4 RISC 核，高速内嵌存储（最多 128 Kbytes FLASH 和 32 Kbytes SRAM），丰富的高性能外设和 I/O。所有型号提供标准通信接口（I2C、SPI/I2S、USART）、USB 全速设备、2 个 12-bit ADC、3 个通用 16-bit 定时器、1 个 16-bit 先进控制 PWM 定时器。 FCM32x103 单片机可以在 1.8~5.5V 电源范围、-40 至 125C 温度范围内工作。综合的节电模式适用于低功耗应用。 FCM32x103 单片机包含多种不同硬封装，从 48 至 100 PIN。根据封装的不同，包含不同的外设。这些特征使得 FCM32x103 单片机非常适合宽范围应用，例如马达驱动、应用控制和用户接口、手持设备、A/V 接收器和数字电视、PC 外设、游戏周边、GPS 平台、工业应用、PLC、打印机、扫描仪、警报系统、视频连接和 HVAC。 SPI1/2 接口可以工作在 SPI 模式或 I2S 音频模式

商品特性

ARM 32 位 Cortex-M4 CPU，最高频率 72/96 MHz
64/128 KB FLASH 存储器
FLASH 接口带 FLASH Turbo 模块，大幅提高程序从 FLASH 运行时的性能（仅 H 系列）
FLASH 工作速度为 32MHz，可按此设置等待周期（仅 H 系列）
20/32 KB SRAM
CRC 计算单元
复位和电源管理
- 数字和 I/O 供电：VDD = 1.8 - 5.5V
- 模拟供电：VDDA = 1.8 - 5.5V
- 上电/掉电（POR/PDR）复位
- 可编程电压检测（PVD）
- 低功耗模式：睡眠、停止、待机
时钟管理
- 4 - 16 MHz 晶体振荡器
- 32 KHz 振荡器用于带校准的 RTC
- 内部 8 MHz RC 振荡器
- 内部 40 KHz RC 振荡器
- PLL 用于 CPU 时钟
最多 80 个快速 I/O
- 全部可映射至外部中断向量
- 大部分可在 3V 供电时容忍外部 5V 电平
DMA 控制器
- 7 通道
- 支持外设：TIMER/ADC/SPI/I2C/USART
2 个 12 位、1us ADC（最多 10 通道）
- 转换范围：0 - 5.5V
温度传感器
7 个定时器
- 1 个 16 位先进定时器，带死区和刹车功能的马达控制 PWM
- 3 个 16 位定时器，最多至 4 输入 IC/OC/OCN，支持正交编码输入
- PWM 支持 PLLCLK * 2 的输入时钟（仅 H 系列）
独立看门狗和系统看门狗定时器
SysTick 定时器
通讯接口
- 2 个 I2C 接口，SMBus/PMBus
- 3 个 USART（带 ISO7816 接口、LIN、IrDA、modem 控制信号）
- 2 个 SPI（48 Mbit/s），支持 4 - 16 位数据帧，带 I2S 接口
- CAN 接口
- USB 2.0 全速接口
调试模式
- 2 线串行调试（SWD）或 4 线 JTAG
96 位唯一 ID
封装 LQFP48/64/100 UFQFPN48

应用领域

马达驱动
应用控制和用户接口
手持设备
A/V 接收器和数字电视
PC 外设
游戏周边
GPS 平台
工业应用
PLC
打印机
扫描仪
警报系统
视频连接
HVAC

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交29单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M4
	CPU最大主频	96MHz
	程序存储容量	128KB

	属性	参数值
	程序存储器类型	FLASH
	I/O数量	37
	ADC(位数)	12bit
	工作电压	1.8V~5.5V
