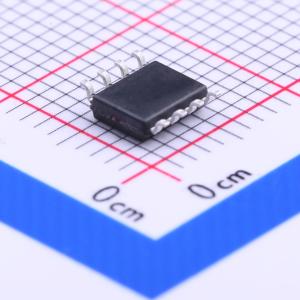

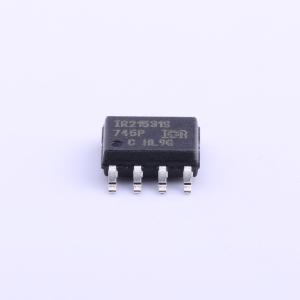

IR21531STRPBF

自振荡半桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IR21531D(S) 是广受欢迎的 IR2155 和 IR2151 栅极驱动 IC 的改进版本，它集成了一个高压半桥栅极驱动器和一个类似于行业标准 CMOS 555 定时器的前端振荡器。与之前的 IC 相比，IR21531 功能更丰富且使用更便捷。CT 引脚设计有关断功能，因此可以使用低压控制信号禁用两个栅极驱动器输出。此外，一旦 VCC 上的上升欠压锁定阈值达到，栅极驱动器输出脉冲宽度就会相同，从而在启动时实现频率与时间的更稳定曲线。通过降低栅极驱动器的峰值 di/dt 以及将欠压锁定迟滞增加到 1V，抗噪性能得到了显著改善。最后，特别关注了最大化器件的抗闩锁能力，并为所有引脚提供全面的 ESD 保护。
品牌名称: Infineon(英飞凌)
商品型号: IR21531STRPBF
商品编号: C2985
商品封装: SOIC-8
包装方式: 编带
商品毛重: 1.5克(g)

商品参数

商品概述

IR21531D(S) 是广受欢迎的 IR2155 和 IR2151 栅极驱动 IC 的改进版本，它集成了一个高压半桥栅极驱动器和一个类似于行业标准 CMOS 555 定时器的前端振荡器。与之前的 IC 相比，IR21531 功能更丰富且使用更便捷。CT 引脚设计有关断功能，因此可以使用低压控制信号禁用两个栅极驱动器输出。此外，一旦 VCC 上的上升欠压锁定阈值达到，栅极驱动器输出脉冲宽度就会相同，从而在启动时实现频率与时间的更稳定曲线。通过降低栅极驱动器的峰值 di/dt 以及将欠压锁定迟滞增加到 1V，抗噪性能得到了显著改善。最后，特别关注了最大化器件的抗闩锁能力，并为所有引脚提供全面的 ESD 保护。

商品特性

集成 600V 半桥栅极驱动器
Vcc 上有 15.6V 齐纳钳位
真正的微功耗启动
更精确的初始死区时间控制
低温度系数死区时间
CT 引脚上有关断功能（1/6 Vcc）
增加欠压锁定迟滞（1V）
低功耗电平转换电路
启动时 LO、HO 脉冲宽度恒定
更低的 di/dt 栅极驱动器，具有更好的抗噪性能
低端输出与 RT 同相
内部 50nsec（典型值）自举二极管（IR21531D）
所有输入和输出均具有出色的抗闩锁能力
所有引脚均有 ESD 保护
也提供无铅版本

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交34单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	-
	工作电压	10V~15.6V

	属性	参数值
	上升时间(tr)	80ns
	下降时间(tf)	45ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	500uA
