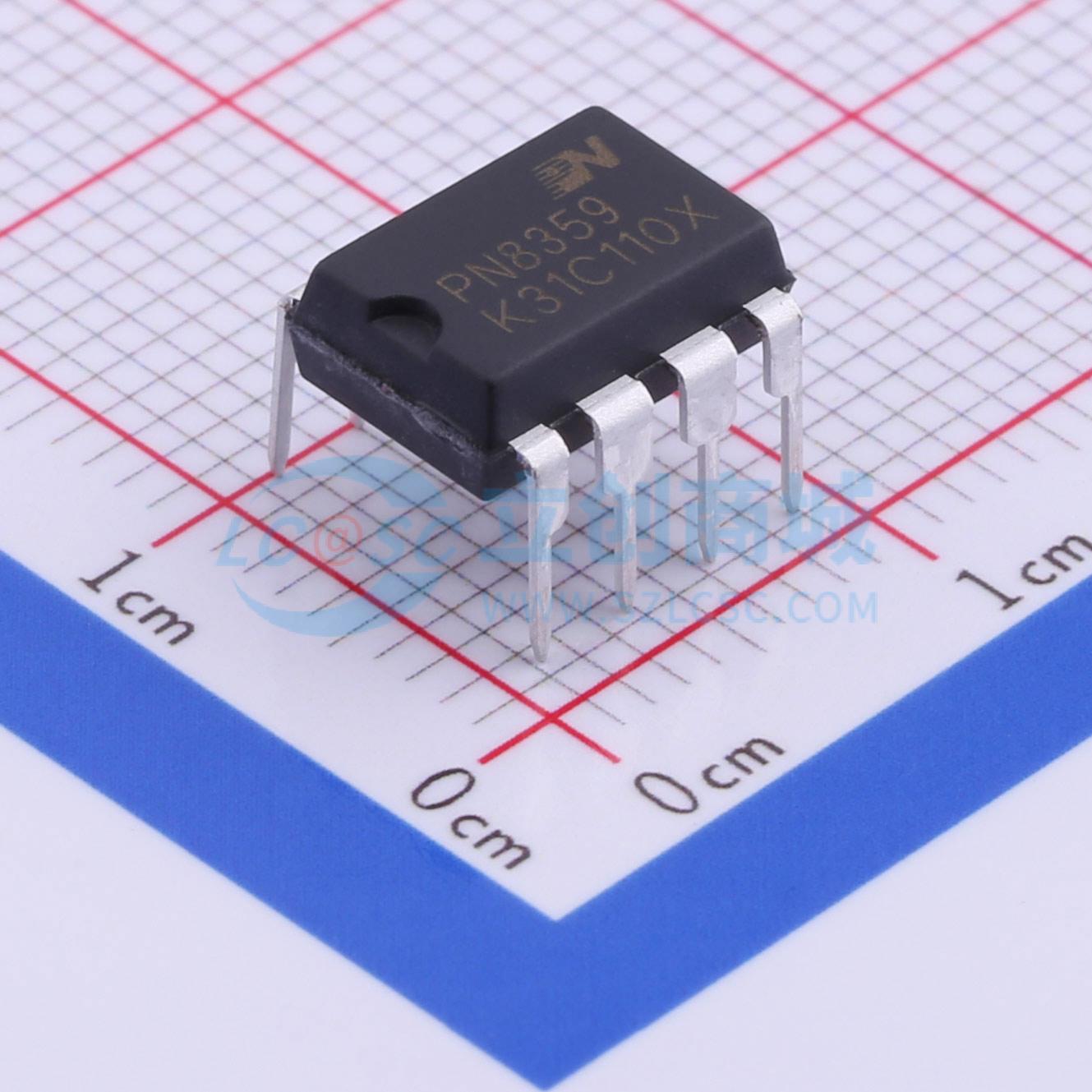

温馨提醒：图片仅供参考，商品以实物为准

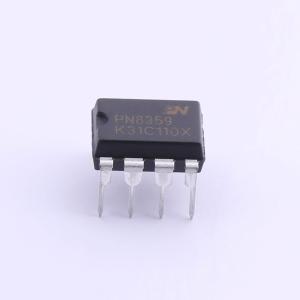

PN8359NEC-T1C
停产 PN8359NEC-T1C
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- PN8359NEC-T1C
- 商品编号
- C361066
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.88克(g)
商品参数
参数完善中
商品概述
PN8359C集成超低待机功耗准谐振原边控制器及690V高雪崩能力智能功率MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8359C为原边反馈工作模式，可省略光耦和TL431。内置高压启动电路，可实现芯片空载损耗（230VAC）小于30mW。在恒压模式，采用准谐振与多模式技术提高效率并消除音频噪声，使得系统满足6级能效标准，可调输出线补偿功能能使系统获得较好的负载调整率；在恒流模式，输出电流和功率可通过CS脚的R_CS电阻进行调节。该芯片提供了极为全面的智能保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。
商品特性
- 内置690V高雪崩能力智能功率MOSFET
- 内置高压启动电路，小于30mW空载损耗（230VAC）
- 采用准谐振与多模式技术提高效率，满足6级能效标准
- 全电压输入范围±5%的CC/CV精度
- 原边反馈可省光耦和TL431
- 恒压、恒流、输出线补偿外部可调
- 无需额外补偿电容
- 无音频噪声
- 智能保护功能：过温保护 (OTP)、VDD欠压&过压保护 (UVLO&OVP)、逐周期过流保护 (OCP)、CS开/短路保护 (CS O/SP)、开环保护 (OLP)
应用领域
- 开关电源适配器
- 电池充电器
- 机顶盒电源
