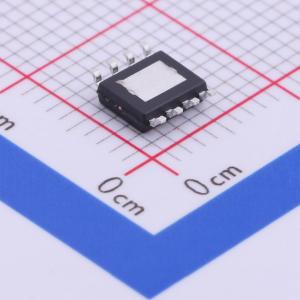

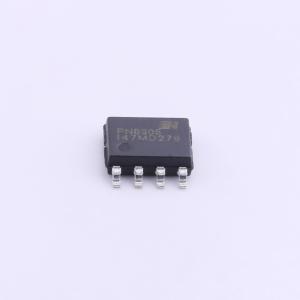

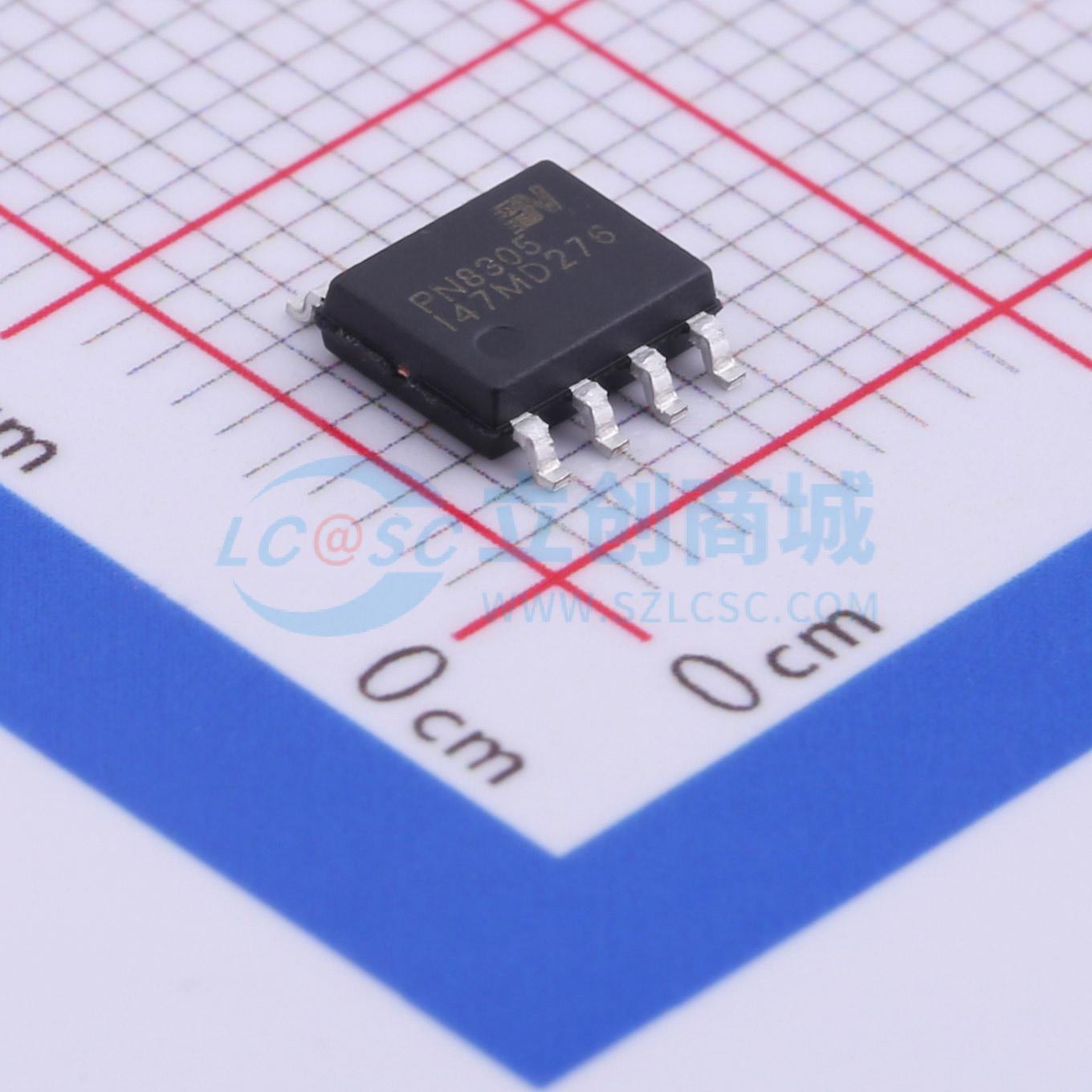

PN8305SPC-R1M

集成高压启动的高性能同步整流器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PN8305包括同步整流控制器及N型功率MOSFET，用于在高性能反激系统中替代次级整流肖特基二极管。PN8305内置电压降极低的功率MOSFET以提高电流输出能力，提升转换效率并降低芯片温度。 PN8305处于开关工作模式，只适用于DCM和QR工作模式的开关电源系统。
品牌名称: chipown(芯朋微电子)
商品型号: PN8305SPC-R1M
商品编号: C363442
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

PN8305包括同步整流控制器及N型功率MOSFET，用于在高性能反激系统中替代次级整流肖特基二极管。PN8305内置电压降极低的功率MOSFET以提高电流输出能力，提升转换效率并降低芯片温度。 PN8305处于开关工作模式，只适用于DCM和QR工作模式的开关电源系统。当芯片检测到|V_DET| < -400mV，控制器驱动功率MOSFET开启；当芯片检测到功率MOSFET流过的电流降低到阈值 - 10mV时，控制器驱动功率MOSFET关闭。该芯片提供了极为全面的辅助功能，包含输出欠压保护、输出过压钳位等功能。内置高压启动电路可支持系统输出电压低至2V时，PN8305仍能正常工作。

商品特性

内置13mΩ/6mΩ 50V Trench MOSFET(PN8305M/H)
内置高压启动电路，适用于低压模式工作
适用于DCM和QR工作模式
高精度次级电流检测电路
优异全面的辅助功能欠压保护过压钳位

应用领域

5V电池充电器及适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	晶体管耐压	60V
	拓扑结构	反激式

	属性	参数值
	特性	欠压保护(UVP)；过压保护(OVP)
	工作模式	QR；DCM
