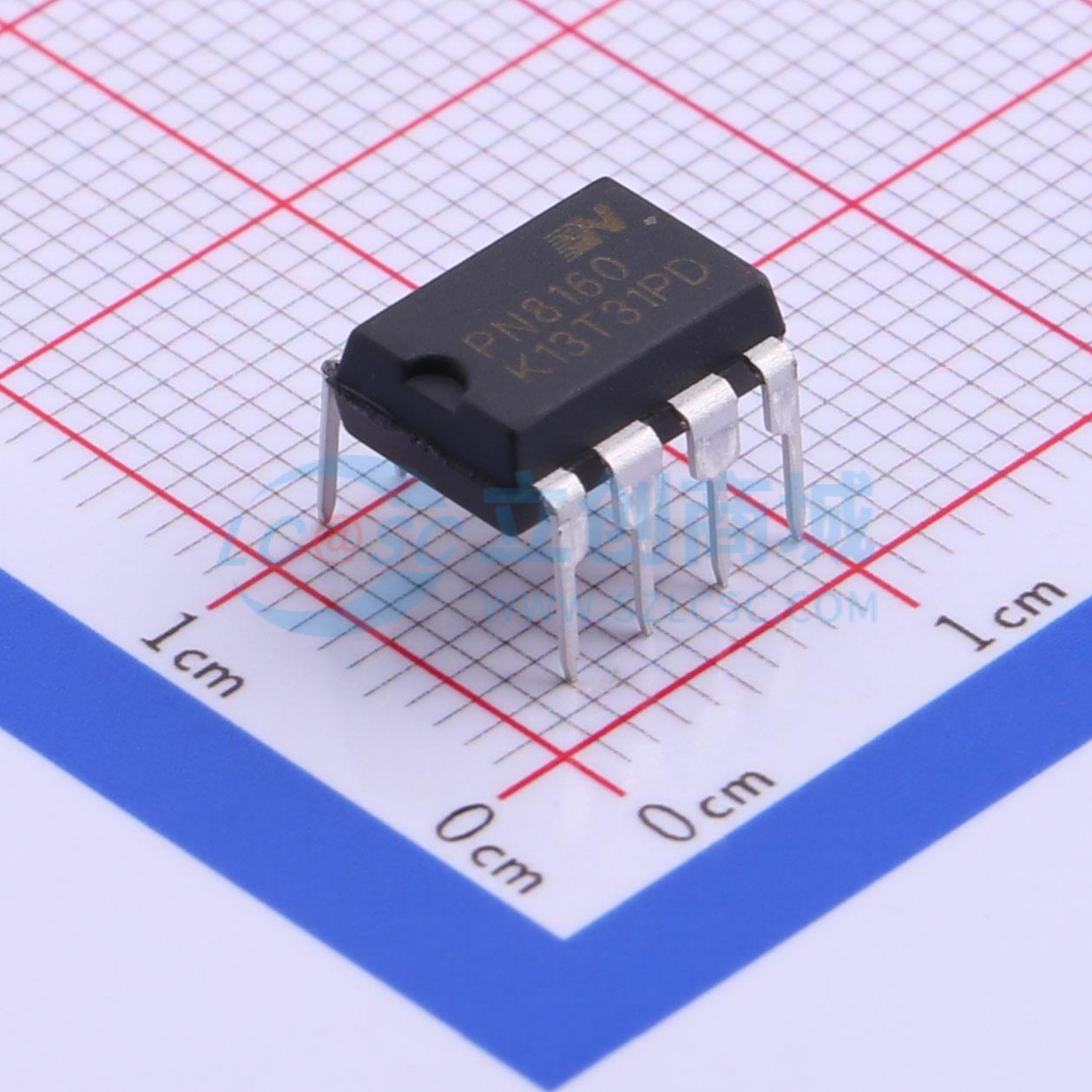

PN8160NEC-T1T

超低待机功耗准谐振交直流转换芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超低待机功耗准谐振交直流转换芯片
品牌名称: chipown(芯朋微电子)
商品型号: PN8160NEC-T1T
商品编号: C363439
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.889克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+150℃
	工作模式	PFM 调制；QR；PWM 调制

商品概述

PN8160内部集成了电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供了极为全面和性能优异的智能化保护功能，包括输出过压保护、周期式过流保护、过载保护、软启动功能。通过QR - PWM、QR - PFM、Burst - mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和SoftDriver技术充分保证良好的EMI表现。PN8160为需要超低待机功耗的高性价比反激式开关电源系统提供了一个先进的实现平台，非常适合六级能效、CoC Tier 2应用。

商品特性

内置650V高雪崩能力的功率MOSFET
QR - PWM、QR - PFM、Burst - mode混合模式提高效率
自适应PWM开关频率65/85kHz，减小变压器体积
外围精简，无需启动电阻及CS检测电阻
高低压脚位两侧排列提高安全性
内置高压启动，空载待机功耗<50mW @ 230VAC
改善EMI的频率调制技术
供电电压8~40V，适合宽输出电压应用
内置线电压补偿和斜坡补偿
优异全面的保护功能
- 过温保护 (OTP)
- 输出过压保护
- 逐周期过流保护 (OCP)
- 输出开/短路保护
- 专利的DMG电阻开/短路保护(Latch模式)
- 次级整流管短路保护
- 过负载保护（OLP）

应用领域

待机电源
开放式开关电源
适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	8V~40V
	开关频率	60kHz~70kHz
	最大占空比	90%
	晶体管耐压	650V
