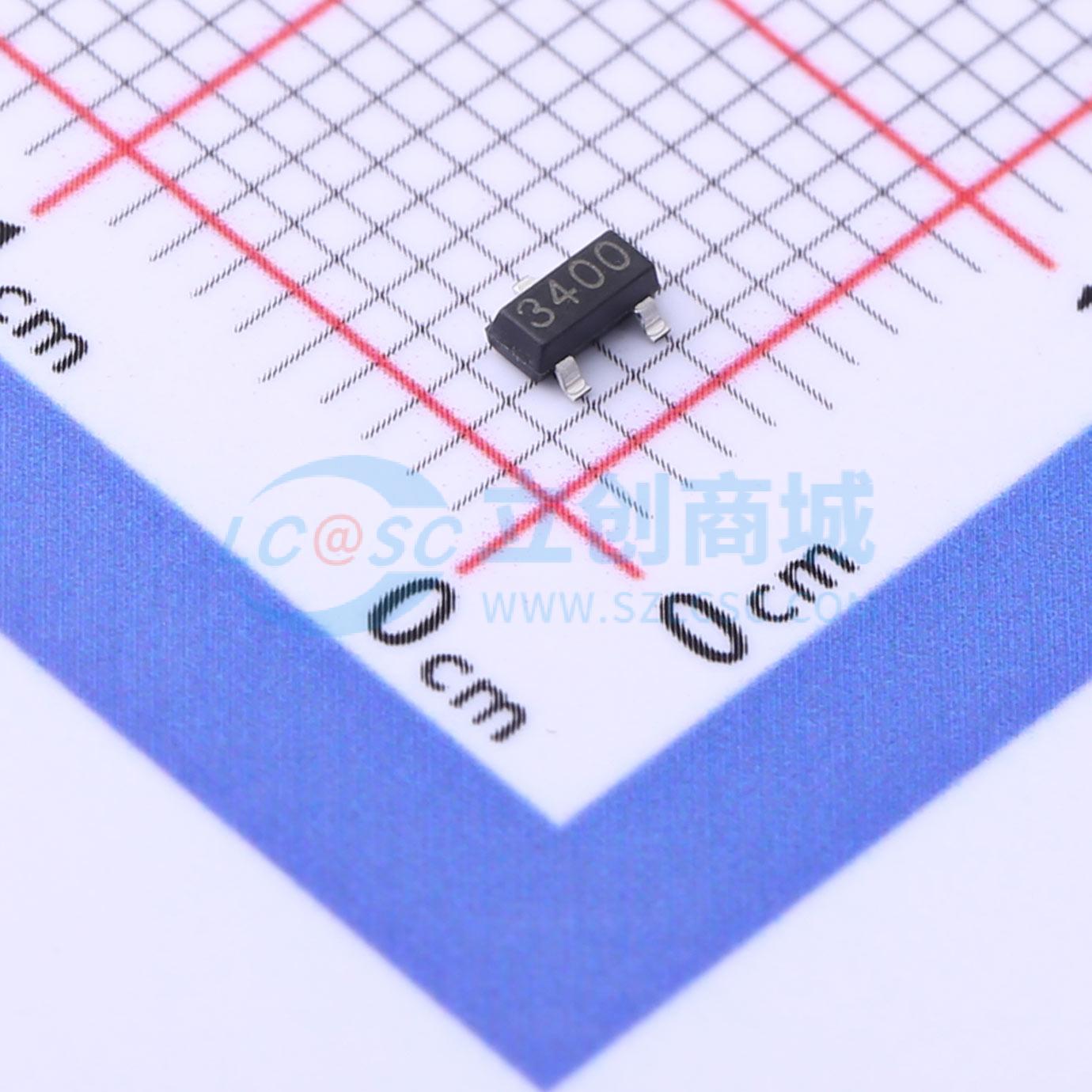

温馨提醒：图片仅供参考，商品以实物为准
JST3400 5.8A
N沟道 MOSFET,电流:5.8A,耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- JESTEK(吉思泰)
- 商品型号
- JST3400 5.8A
- 商品编号
- C2960983
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)@Vgs,Id) | 33mΩ@10V | |
| 功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)@Id) | 700mV@250uA | |
| 栅极电荷(Qg@Vgs) | 10nC | |
| 输入电容(Ciss@Vds) | 1.155nF@15V | |
| 反向传输电容(Crss@Vds) | 84pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款MOSFET旨在最大程度降低导通电阻 RDS(on)，同时保持卓越的开关性能，使其非常适合高效电源管理应用。
商品特性
- 在VGS = 10V时,RDS(ON) ≤ 33 mΩ(典型值21 mΩ)
- 在VGS = 4.5V时,RDS(ON) ≤ 39 mΩ(典型值25 mΩ)
- 在VGS = 2.5V时,RDS(ON) ≤ 60 mΩ(典型值36 mΩ)
应用领域
- 负载/电源开关
- 接口开关
