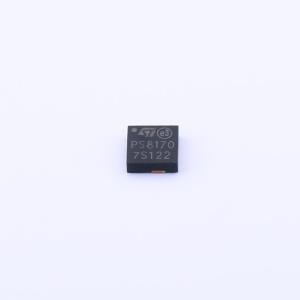

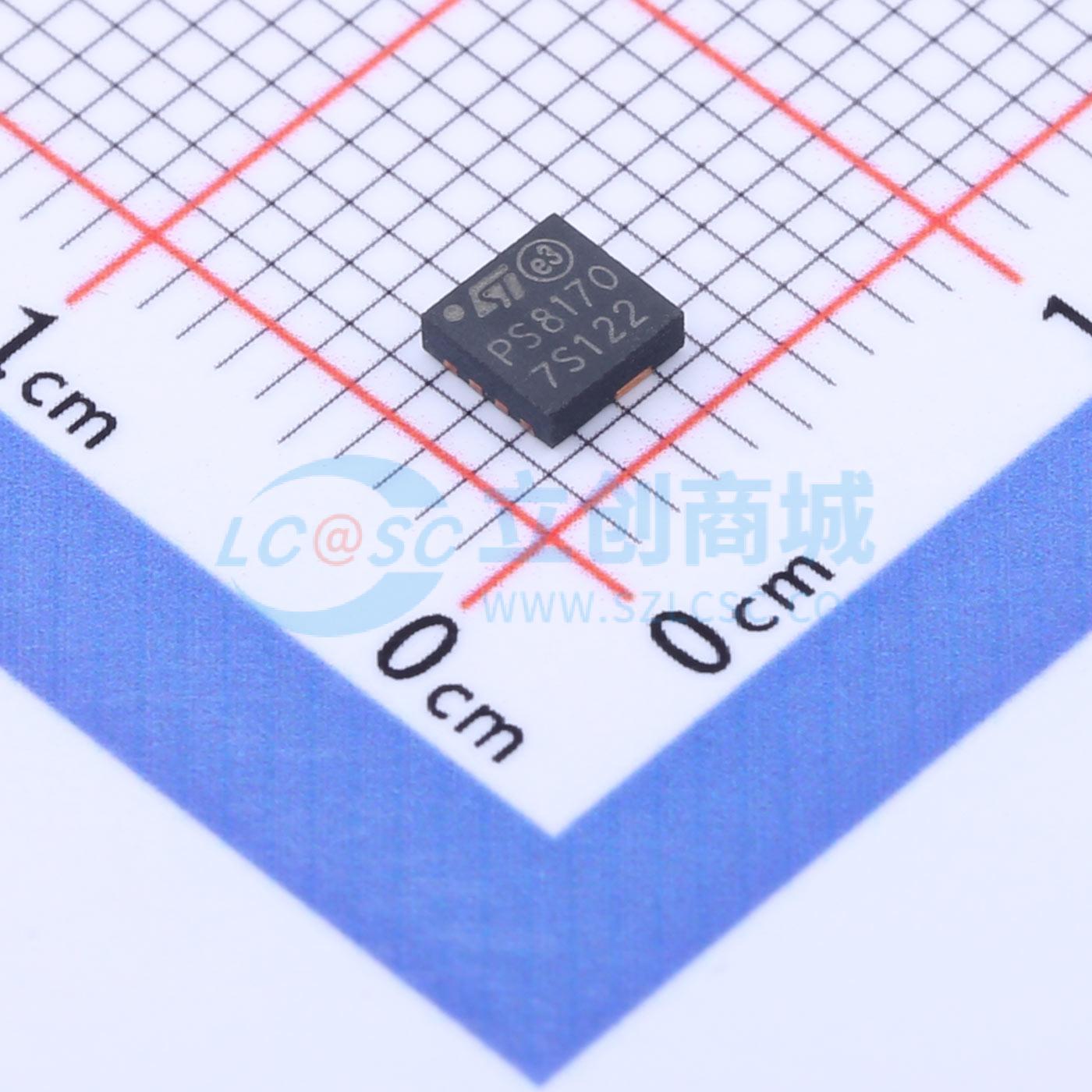

STPS8170DEE-TR
电压:170V 电流:8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该肖特基整流器专为开关模式电源和高频 DC-DC 转换器而设计。 采用 PowerFLAT 封装，适用于低电压、高频、逆变器、续流、旁路二极管和极性保护应用。其薄型设计特别适用于有节省空间要求的应用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS8170DEE-TR
- 商品编号
- C2960999
- 商品封装
- Power-FLAT(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 900mV@8A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 170V | |
| 整流电流 | 8A | |
| 反向电流(Ir) | 15uA@170V |
商品概述
这款肖特基整流器设计用于开关模式电源和高频DC-DC转换器。采用PowerFLAT™封装，该器件适用于低压、高频、逆变器、续流、旁路二极管和极性保护应用。其低剖面设计特别适用于有节省空间限制的应用。评估导通损耗可使用以下公式：P=0.62×I_F(AV)+0.0125×I_F²(RMS)。
商品特性
- 极低的导通损耗
- 可忽略的开关损耗
- 极快的开关速度
- 低热阻
- 规定的雪崩容量
- 高结温
- 符合ECOPACK®2标准的组件
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压、高频逆变器
- 续流二极管应用
- 旁路二极管应用
- 极性保护应用
- 节省空间的应用场景
