温馨提醒：图片仅供参考，商品以实物为准

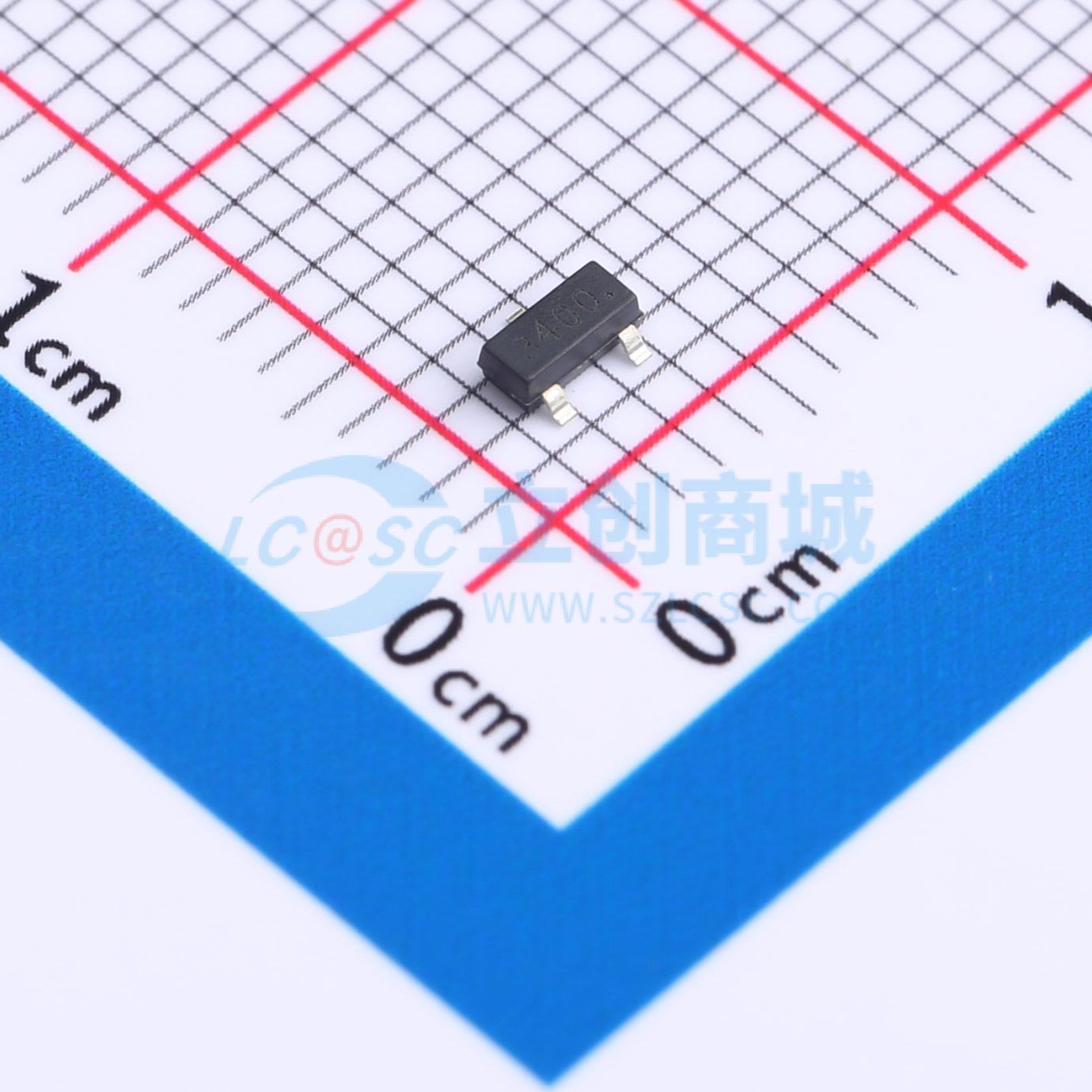

JST3400 5A
N沟道 耐压:30V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- JESTEK(吉思泰)
- 商品型号
- JST3400 5A
- 商品编号
- C2960982
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 60mΩ@2.5V | |
| 耗散功率(Pd) | 350mW | |
| 阈值电压(Vgs(th)) | 1.4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 1.155nF | |
| 反向传输电容(Crss) | 84pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 在VGS = 10V时,RDS(ON) ≤ 33 mΩ(典型值21 mΩ)
- 在VGS = 4.5V时,RDS(ON) ≤ 39 mΩ(典型值25 mΩ)
- 在VGS = 2.5V时,RDS(ON) ≤ 60 mΩ(典型值36 mΩ)
应用领域
- 负载/电源开关
- 接口开关
