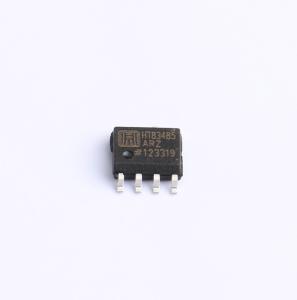

HT83485ARZ

低功耗、压摆率受限的RS-485/RS-422收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3.3V供电， 15kV ESD保护，高达12Mbps的RS - 485
品牌名称: HTCSEMI(海天芯)
商品型号: HT83485ARZ
商品编号: C2960978
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.242克(g)

商品参数

商品概述

HT83485是用于RS - 485和RS - 422通信的低功耗收发器。该IC包含一个驱动器和一个接收器。HT83485的驱动器压摆率不受限制，允许其传输速率高达10Mbps。当驱动器禁用且无负载或满载时，这些收发器的电源电流在120μA至500μA之间。所有器件均采用单一3.3V电源供电。驱动器具有短路电流限制功能，并通过热关断电路防止过度功耗，该电路会使驱动器输出进入高阻抗状态。接收器输入具有故障保护功能，若输入开路，可保证输出逻辑高电平。

商品特性

低静态电流：120μA
共模输入电压范围：-7V至+12V
三态输出
传播延迟80ns，偏斜5ns
提供半双工版本
采用单一3.3V电源供电
总线上最多允许连接32个收发器
数据速率：10Mbps
驱动器过载保护：电流限制和热关断
增强的ESD规格：
- ±15KV IEC61000 - 4 - 2空气放电
- ±8KV IEC61000 - 4 - 2接触放电

应用领域

多点总线传输线上的双向数据通信
线路中继器

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.3V

	属性	参数值
	数据速率	10Mbps
	节点数	32
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	500uA
