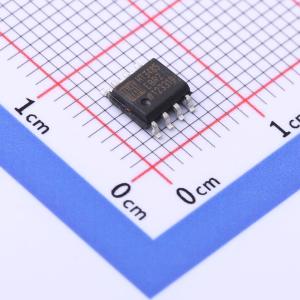

HT3485EBRZ
低功耗、限斜率RS-485/RS-422收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗、限斜率RS-485/RS-422收发器，兼容MAX3485。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT3485EBRZ
- 商品编号
- C2960960
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbps | |
| 节点数 | 32 | |
| 静电保护 | ±15kV | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 |
商品概述
3485是用于RS-485和RS-422通信的低功耗收发器。该IC包含一个驱动器和一个接收器。HT3485的驱动器摆率没有限制，允许其传输高达10Mbps的数据。这些收发器在未加载或驱动器禁用且全负载时，供电电流在120 μA到500 μA之间。所有部件都使用单一3.3V电源工作。驱动器具有短路电流限制，并通过热关断电路防止过大的功率损耗，该电路会将驱动器输出置于高阻态。接收器输入具有失效安全特性，保证在输入开路时输出逻辑高电平。
应用领域
- 3485 收发器专为多点总线传输线路的双向数据通信而设计。
- 这些器件也可用作线路中继器，电缆长度可超过4000英尺。
