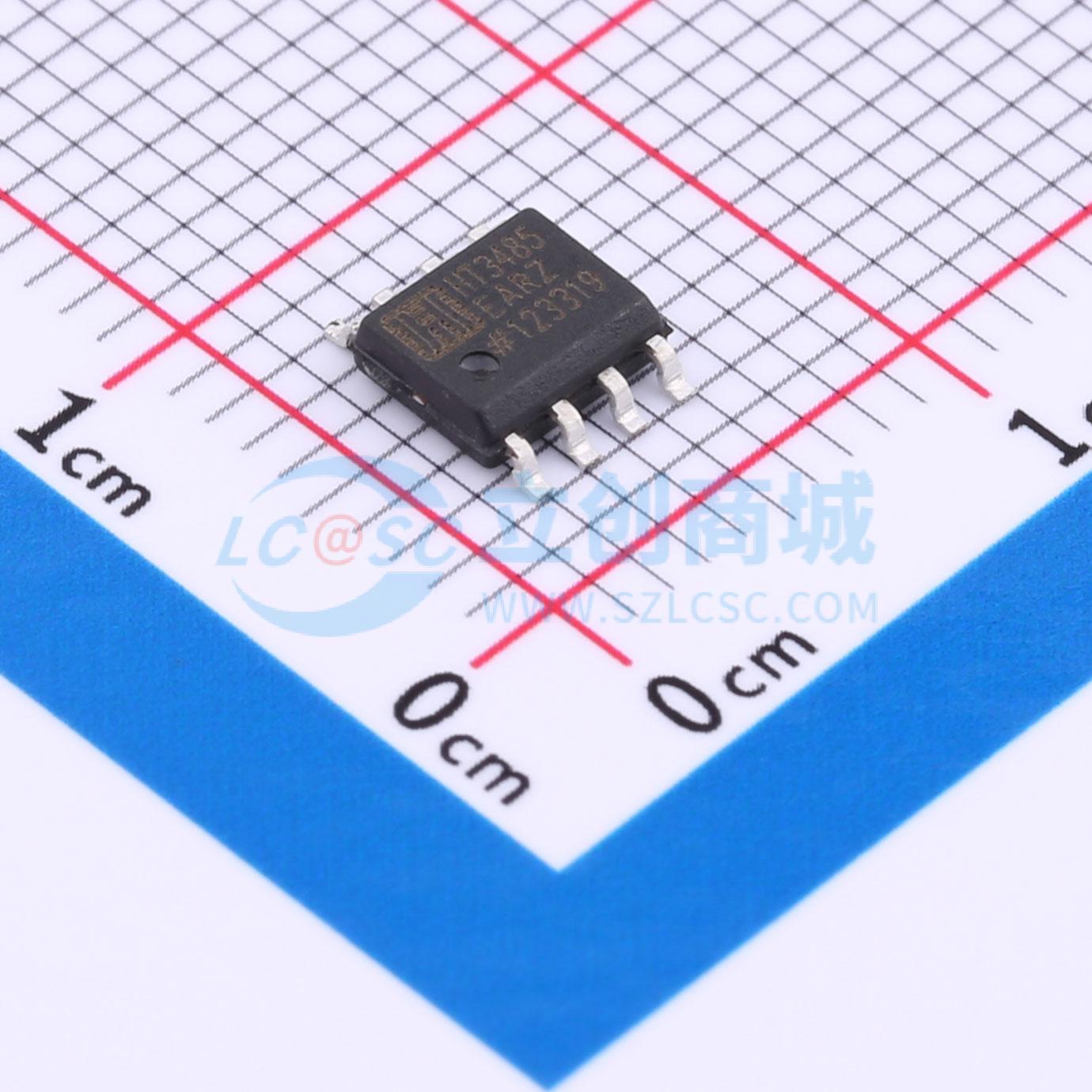

温馨提醒：图片仅供参考，商品以实物为准
HT3485EARZ
3.3V供电 10Mbps 带静电保护收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3.3V低功耗半双工RS - 485收发器具有??10Mbps的数据速率
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT3485EARZ
- 商品编号
- C2960961
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.241克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbps | |
| 节点数 | 32 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 120uA |
商品概述
3485是用于RS-485和RS-422通信的低功耗收发器。IC包含一个驱动器和一个接收器。HT3485的驱动器上升率不受限，允许其传输高达10Mbps的数据速率。这些收发器在未加载或完全加载且禁用驱动器时，从电源中抽取120uA至500uA的电流。所有器件都由单一的3.3V电源供电。驱动器具有短路限流保护，并通过热关断电路防止过大的功耗，将驱动器输出置于高阻态。接收器输入具有失效安全功能，如果输入开路，则保证逻辑高电平输出。
应用领域
- 多点总线传输线路的双向数据通信
- 线路中继器，电缆长度超过4000英尺
