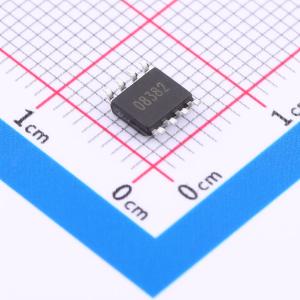

温馨提醒：图片仅供参考，商品以实物为准

HT3085EARZ

CMOS低功耗，斜率限制的RS-485/RS-422收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HT3085是一款低功耗的RS-485和RS-422通信收发器。该IC包含一个驱动器和一个接收器。
品牌名称: HTCSEMI(海天芯)
商品型号: HT3085EARZ
商品编号: C2960962
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

商品概述

HT3085 是用于 RS-485 和 RS-422 通信的低功耗收发器。该 IC 包含一个驱动器和一个接收器。HT3085 的驱动器压摆率不受限制，可实现高达 2.5Mbps 的传输速率。在空载或驱动器禁用且满载的情况下，这些收发器的电源电流在 120μA 至 500μA 之间。所有器件均采用单 5V 电源供电。驱动器具有短路电流限制功能，并通过热关断电路防止过度功耗，该电路可使驱动器输出进入高阻态。接收器输入具备故障保护功能，若输入开路，可保证输出逻辑高电平。HT3085 专为半双工应用而设计。

商品特性

采用人体模型，RS-485/RS-422 I/O 引脚具有 ±15kV 的增强型 ESD 保护
低静态电流：300μA
-7V 至 +12V 共模输入电压范围
三态输出
30ns 传播延迟，5ns 偏斜
提供全双工和半双工版本
采用单 5V 电源供电
总线上最多可连接 32 个收发器
数据速率：2.5Mbps
驱动器具备限流和热关断功能，用于过载保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V

	属性	参数值
	数据速率	2.5Mbps
	节点数	32
	静电保护	±15kV
	静态电流	300uA
	通讯模式	半双工
