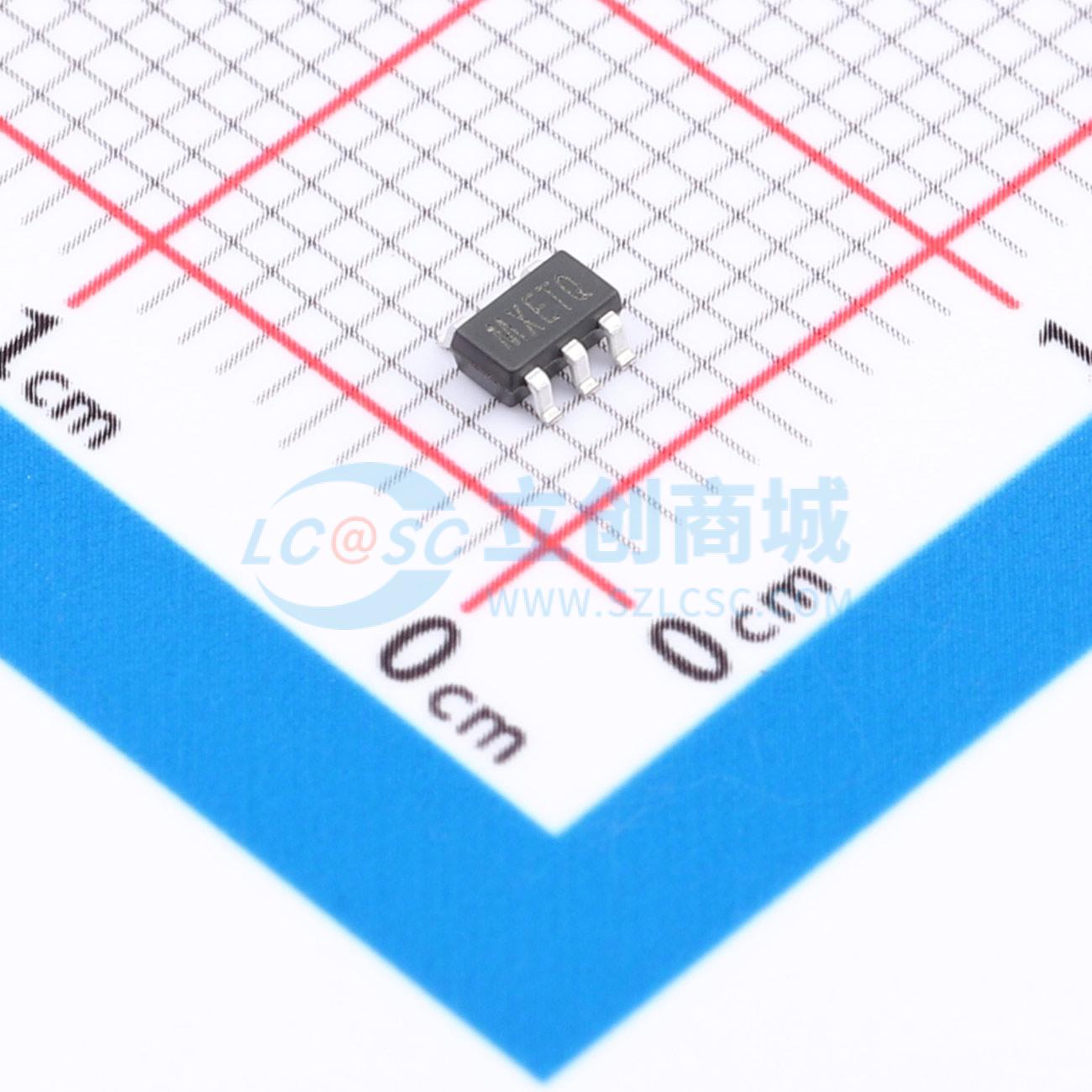

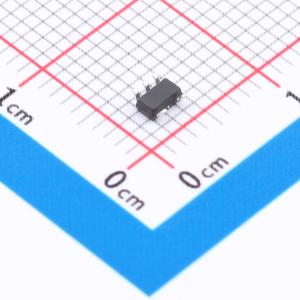

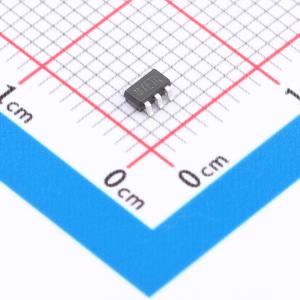

温馨提醒：图片仅供参考，商品以实物为准

SGM2209-5.0XN5G/TR

-24V、-500mA、低噪声、高电源抑制比、负输出线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低功耗、低噪声、快速瞬态响应和低压差的线性稳压器。提供 -500mA 的输出电流能力。工作输入电压范围为 -2.7V 至 -24V。可调输出电压范围为 -1.2V 至 (-VIN + VDROP)。其他特性包括逻辑控制关断模式、短路电流限制和热关断保护。具有自动放电功能，可在禁用状态下快速放电 VOUT。提供绿色 TDFN-2×2-6AL、TDFN-3×3-8L 和 SOT-23-5 封装。工作温度范围为 -40°C 至 +125°C。
品牌名称: SGMICRO(圣邦微)
商品型号: SGM2209-5.0XN5G/TR
商品编号: C2960448
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043032克(g)

商品参数

商品概述

SGM2209是一款低功耗、低噪声、快速瞬态响应且低压差的线性稳压器，可提供 -500mA 的输出电流。其工作输入电压范围为 -2.7V 至 -24V，可调输出电压范围为 -1.2V 至 (-VIN + VDROP)。其他特性包括逻辑控制关断模式、短路电流限制和热关断保护。SGM2209具备自动放电功能，可在禁用状态下快速释放 VOUT。 SGM2209提供绿色 TDFN-2×2-6AL、TDFN-3×3-8L 和 SOT-23-5 封装，工作温度范围为 -40°C 至 +125°C。

商品特性

输入电压范围：-2.7V 至 -24V
输出电压精度：±25°C 时为 ±1%
固定输出电压：1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V 和 5.0V
可调输出电压：-1.2V 至 (-VIN + VDROP)
输出电流：-500mA
低静态电流：负载为 -500mA 时，IGND = -1.2mA（典型值）
低压差：输出电压为 -3.0V、负载为 -500mA 时，压差为 -345mV（典型值）
低噪声：输出电压为 -1.2V 时，噪声为 10.5μVRMS（典型值）；输出电压为 -2.5V 时，噪声为 12μVRMS（典型值）；输出电压为 -5.0V 时，噪声为 16μVRMS（典型值）
电源抑制比：输出电压为 -2.5V、频率为 10kHz 时，PSRR 为 -60dB
正或负使能逻辑
搭配 2.2μF 小型陶瓷输出电容即可稳定工作
低关断电流：-1.1μA（典型值）
电流限制和热保护
工作温度范围：-40°C 至 +125°C
提供绿色 TDFN-2×2-6AL、TDFN-3×3-8L 和 SOT-23-5 封装

应用领域

工业和医疗设备
通信和基础设施
精密放大器
ADC 和 DAC 电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	24V
	输出电压	5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	60dB@(10kHz)
	压差	420mV@(500mA)

	属性	参数值
	静态电流(Iq)	1.2mA
	噪声	16uVrms
	特性	过流保护；短路保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	负极
	输出通道数	1
