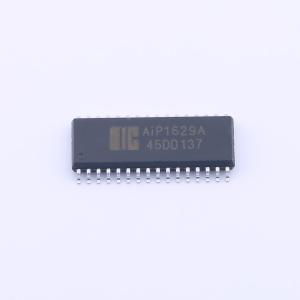

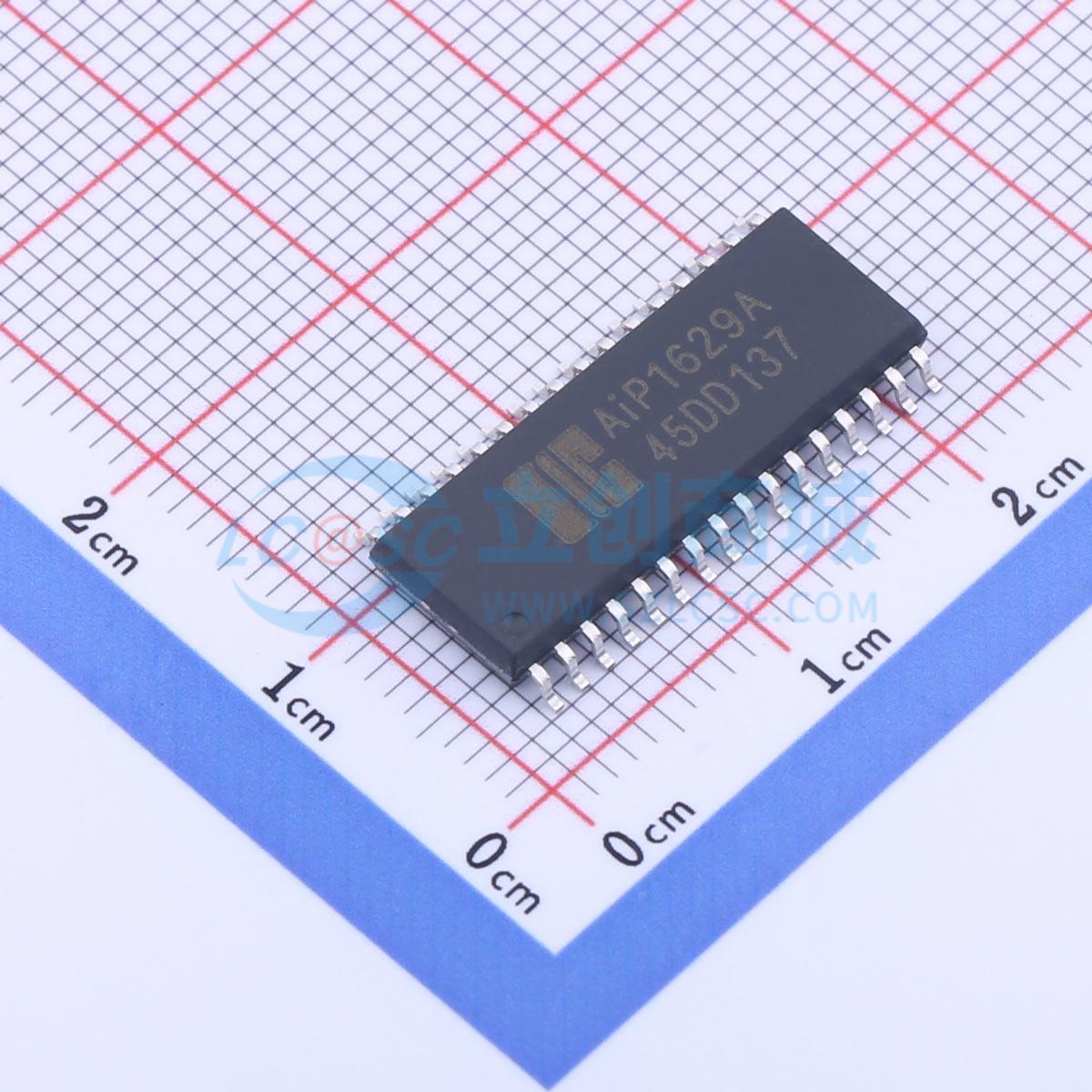

AiP1629A
3线串口共阴极16段8位LED驱动控制电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LED驱动专用电路，采用功率 CMOS 工艺, 显示模式（16段×8位），内置MCU数字接口、数据锁存器等电路。主要应用于冰箱、空调 、家庭影院等产品显示屏的驱动控制。工作环境温度范围：-40℃～+80℃。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP1629A
- 商品编号
- C2943305
- 商品封装
- SOP-32-300mil
- 包装方式
- 管装
- 商品毛重
- 2.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 400kHz | |
| 通道数 | 8 | |
| 输出电流 | 30mA；100mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+80℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
AiP1629A是一块LED驱动专用电路，内置MCU数字接口、数据锁存器等电路。主要应用于冰箱、空调 、家庭影院等产品显示屏的驱动控制。
商品特性
- 采用功率CMOS工艺
- 显示模式：16段×8位
- 辉度调节电路（占空比8级可调）
- 串行接口（CLK、DIO、STB）
- 内置RC振荡（400KHz±5%）
- 内置上电复位电路
- 封装形式：SOP32
应用领域
- 冰箱
- 空调
- 家庭影院
