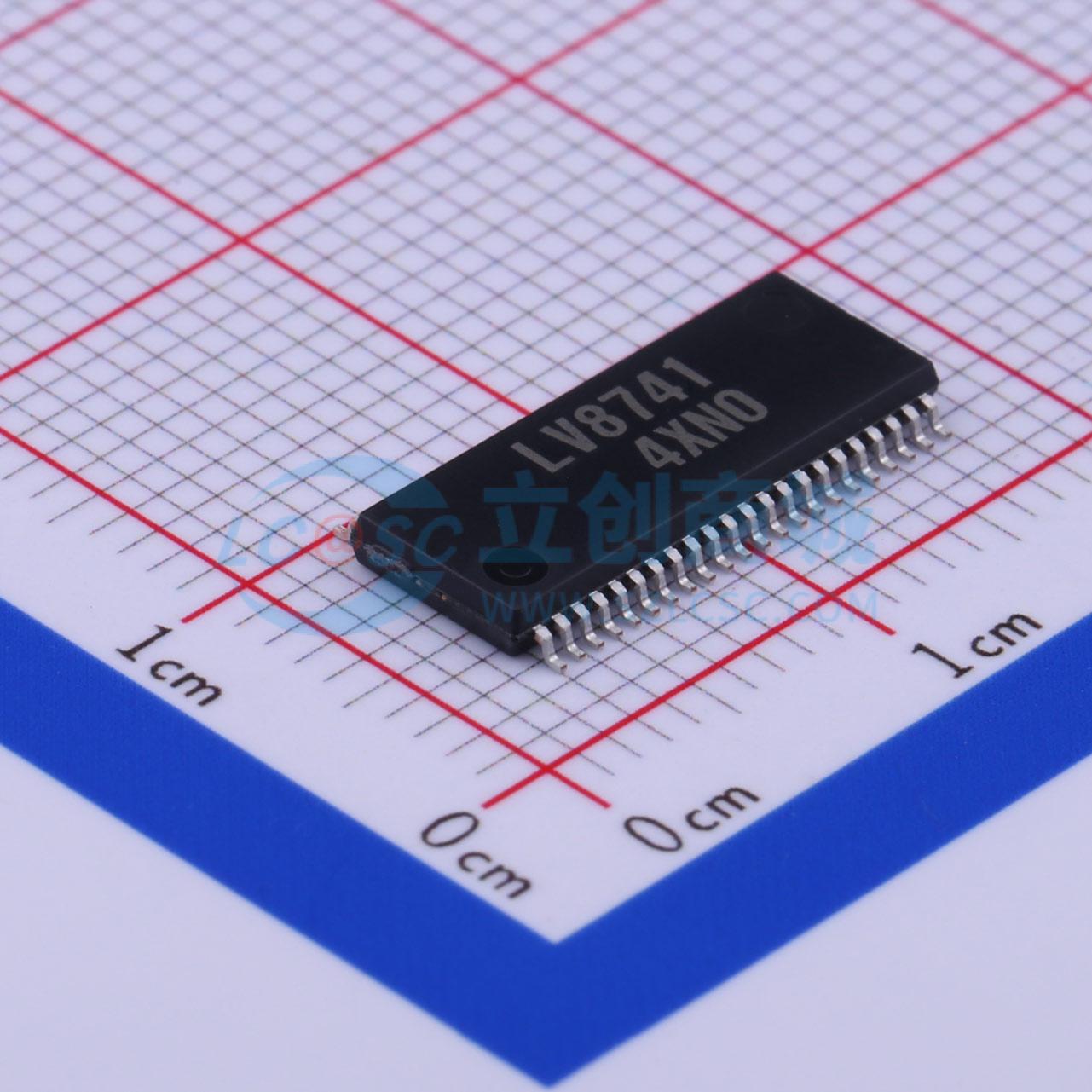

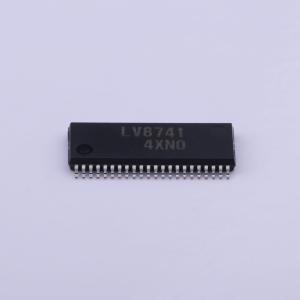

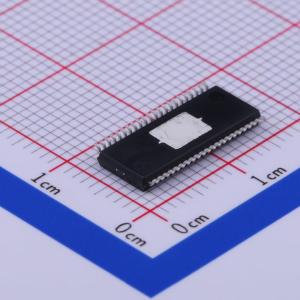

LV8741V-TLM-E

LV8741V是一款2通道H桥驱动IC，可切换步进电机驱动器（具备微步驱动能力，支持四分之一步励磁）和两个通道的有刷电机驱动器（支持电机正转、反转、制动和待机）。它非常适合驱动办公设备和娱乐应用中使用的有刷直流电机和步进电机。

• 集成单通道PWM电流控制步进电机驱动器（可与直流电机驱动通道2选择使用）。
• BiCDMOS工艺IC
• 导通电阻（上侧：0.5Ω；下侧：0.5Ω；上下侧总计：1.0Ω；Ta = 25°C，IO = 1.5A）
• 励磁模式可设置为整步、半步全转矩、半步或四分之一步
• 仅通过步进信号输入即可进行励磁步进
• 电机电流可分四档选择，Io最大值 = 1.5A
• 集成输出短路保护电路（可从锁存型或自动复位型中选择）
• 集成热关断电路和电源监控电路
• 支持控制电源VCC = 2.7V至5.5V

• 步进/有刷直流电机
• 计算机及外设、工业领域
• 打印机、喷墨打印机、多功能打印机
• 平板扫描仪、文档扫描仪
• 老虎机、自动售货机、取款机
