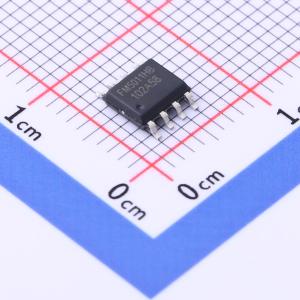

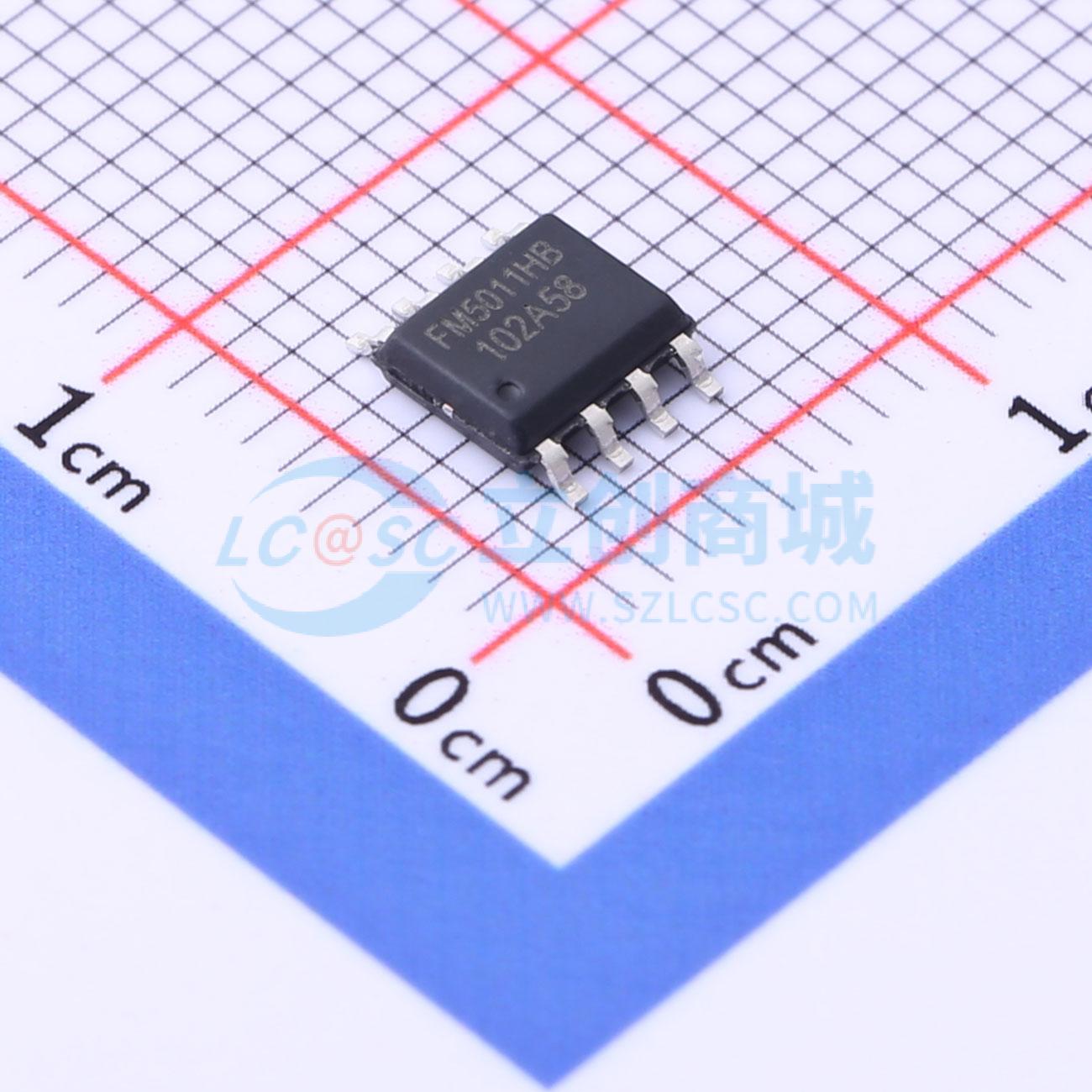

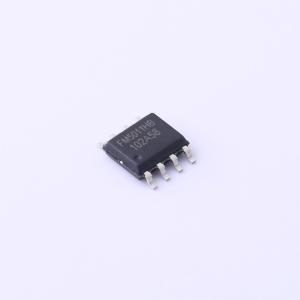

FM5011HBD4

FM5011HB 是一款应用于移动小风扇，集成了锂电池充电管理，三种档位电压输出和相应状态LED 指示，以及电池电量显示的集成电源管理IC。 FM5011HB 是以线性方式进行充电，包含涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达 ±1%。 FM5011HB 的DC-DC 升压可达到 ±3% 的精度，可以提供高达 90% 的升压转换效率，延长电池使用时间。 FM5011HB 可支持2 个按键控制及手电筒功能，同时配置了3 个LED 驱动端口，可驱动5 个LED 显示工作状态，包括放电升压1 档2 档3 档和充电、充饱指示灯。 FM5011HB 具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护等。同时芯片端口设计了高性能的ESD 保护电路，使得该款芯片具有极高的可靠性。 FM5011HB 目前提供eSOP8L 的封装形式。

• 同步整流升压，升压部分无需MOS 或二极管
• 外围电路简单，仅需三颗陶瓷电容
• 低待机电流30uA
• 充电浮充电压精度 ±1%，充饱电压可选择4.2V 和4.35V
• 支持单按键和双按键模式，同时支持手电功能（单按键不支持电量显示）
• OUT 输出有过流，短路保护
• 放电指示灯支持3 灯/1 灯显示，充电指示灯支持2 灯/1 灯显示，可灵活组合LED 灯显示方式
• 3 灯电池电量显示
• 封装形式：eSOP8L

• 移动小风扇
