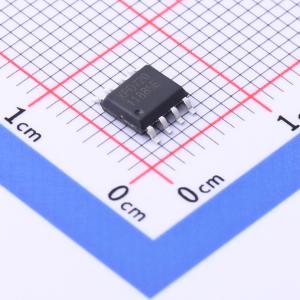

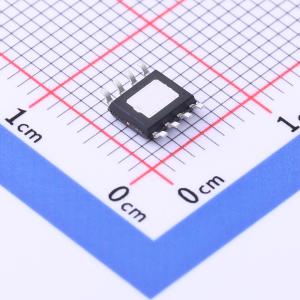

XPD720BP25

XPD720 是一款集成USB Type-C、USB Power Delivery（PD）2.0/3.0 以及PPS、QC3.0+/QC3.0/QC2.0 快充协议、华为FCP/SCP/HVSCP 快充协议、三星AFC 快充协议、BC1.2DCP 以及苹果设备2.4A 充电规范的多协议端口控制器，为AC-DC 适配器、车载充电器等设备提供高性价比的USB Type-C 端口充电解决方案。 XPD720 内置的Type-C 协议可以支持Type-C 设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。XPD720 集成的PD 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。 XPD720 最高支持65W 输出功率，广播PDO 电压可以配置为5V/9V/12V /15V/20V，APDO 电压可以选择 5V Prog/9V Prog/15V Prog/20V Prog 中的两档，并且可以灵活配置APDO 电压范围。 XPD720 通过一路可Sink/Source 的电流源，连接到AC-DC 或DC-DC 的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动/调压功能，实现电压平顺过渡。 XPD720 内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）；DP/DM 和CC1/CC2 过压保护。 XPD720 集成10mΩ VBUS 通路功率开关管和双路放电通路，集成恒压控制环路，在发生错误时也可以更快关闭输出并恢复到安全状态。 XPD720 可以非常容易通过USB PD 认证测试，无需为了认证增加元器件。 XPD720 采用ESOP8 封装形式，外围无需额外的元器件即可工作，提供最优化的BOM成本特性。

• 通过USB PD3.0 认证（TID：3479）
• 支持USB Type -C 协议
• 配置为DFP（Source）
• 广播3A/1.5A 电流
• 支持USB Power Delivery（PD）2.0 和3.0以及PPS 协议
• 集成完整PD 分层通信协议
• PDO 可配置：5V，9V，12V，15V，20V
• 输出功率高至65W
• APDO 可配置：5V Prog，9V Prog，15V Prog，20V Prog
• 支持Quick Charge QC3.0+/QC3.0/QC2.0 协议
• 支持小米CHARGE TURBO 27W 协议
• 支持华为FCP/SCP/HVSCP 协议
• 支持华为10V 高压SCP 协议
• 支持三星AFC 协议
• 支持USB BC1.2 DCP
• 支持Apple 2.4A 充电规范
• 集成恒压（CV）控制环路
• 集成10mΩ VBUS 通路功率开关管
• 集成10mΩ 电流检测电阻
• 内置VPWR 和VBUS 双放电通路
• 支持线损补偿功能
• 过压/欠压保护
• 过流保护
• 过温保护
• CC1/CC2/DP/DM 过压保护
• ESD 特性±8KV
• 采用ESOP8 封装

• AC-DC 适配器
• USB 充电设备
