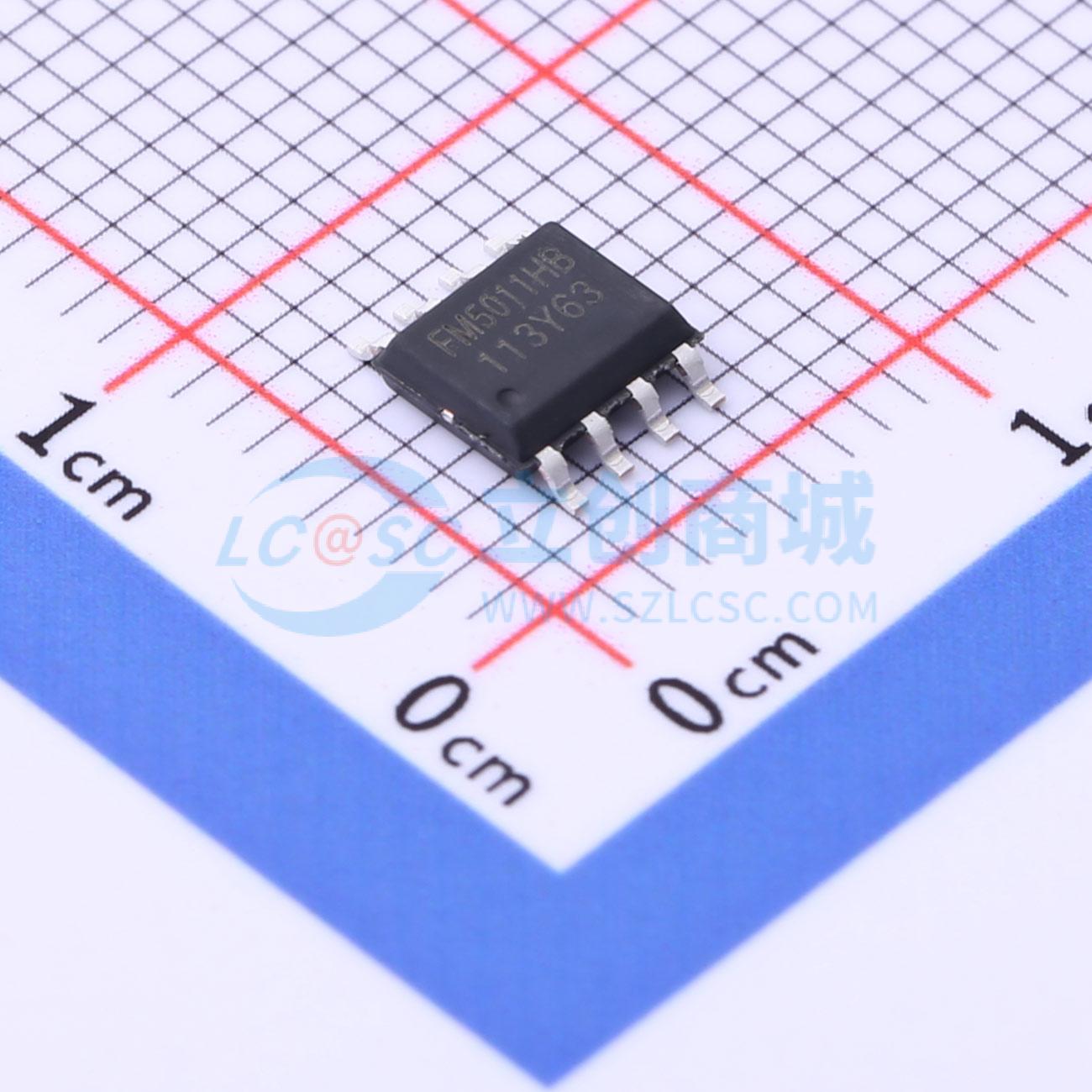

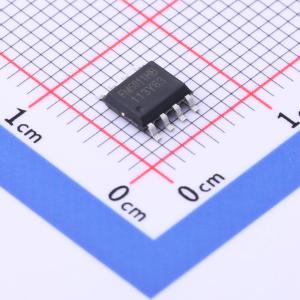

FM5011HBD4E
移动小风扇控制IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FM5011HB 是一款应用于移动小风扇，集成了锂电池充电管理，三种档位电压输出和相应状态LED 指示，以及电池电量显示的集成电源管理IC。 FM5011HB 是以线性方式进行充电，包含涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达 ±1%。 FM5011HB 的DC-DC 升压可达到 ±3% 的精度，可以提供高达 90% 的升压转换效率，延长电池使用时间。
- 品牌名称
- FM(富满)
- 商品型号
- FM5011HBD4E
- 商品编号
- C2937655
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 800mA | |
| 充电饱和电压 | 4.2V；4.35V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | 2.75V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 30uA |
商品概述
FM5011HB 是一款应用于移动小风扇，集成了锂电池充电管理，三种档位电压输出和相应状态LED 指示，以及电池电量显示的集成电源管理IC。 FM5011HB 是以线性方式进行充电，包含涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达 ±1%。 FM5011HB 的DC-DC 升压可达到 ±3% 的精度，可以提供高达 90% 的升压转换效率，延长电池使用时间。 FM5011HB 可支持2 个按键控制及手电筒功能，同时配置了3 个LED 驱动端口，可驱动5 个LED 显示工作状态，包括放电升压1 档2 档3 档和充电、充饱指示灯。 FM5011HB 具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护等。同时芯片端口设计了高性能的ESD 保护电路，使得该款芯片具有极高的可靠性。 FM5011HB 目前提供eSOP8L 的封装形式。
商品特性
- 同步整流升压，升压部分无需MOS 或二极管
- 外围电路简单，仅需三颗陶瓷电容
- 低待机电流30uA
- 充电浮充电压精度 ±1%，充饱电压可选择4.2V 和4.35V
- 支持单按键和双按键模式，同时支持手电功能（单按键不支持电量显示）
- OUT 输出有过流，短路保护
- 放电指示灯支持3 灯/1 灯显示，充电指示灯支持2 灯/1 灯显示，可灵活组合LED 灯显示方式
- 3 灯电池电量显示
- 封装形式：eSOP8L
应用领域
- 移动小风扇
