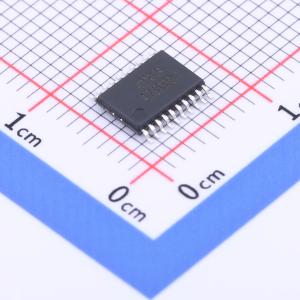

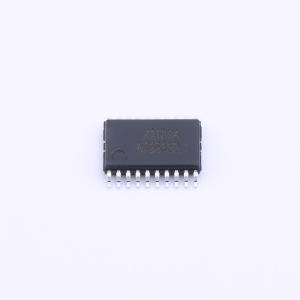

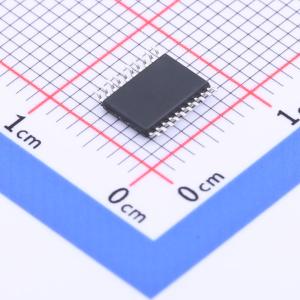

XM004

XM004是一颗采用高速低功耗CMOS工艺设计开发的增强型8位单片机，内部有16K Bytes FLASH程序存储器，256 Bytes IRAM和768 Bytes XRAM，最多18个双向I/O口，1个外设功能引脚全映射模块PTM，5个16位定时器/计数器，3组16位带死区控制互补PWM，1个8位PWM，2个UART，1个SPI，1个IIC，16个外部中断，11 + 2路12位ADC，四种系统工作模式（正常、低频、掉电和空闲）和17个中断源。

• 增强型1T 8051内核
• 16K Bytes FLASH
• IAP和ICP操作
• 灵活的代码保护模式
• 256 Bytes IRAM
• 768 Bytes XRAM
• 内部高精度32MHz RC
• 内部44KHz RC
• 外部高频晶振4MHz－20MHz
• 外部低频晶振32.768KHz
• 多种时钟输出
• 上电复位（POR）
• 多级低电压复位（BOR）4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V
• 看门狗（WDT）复位
• 软件复位
• 堆栈溢出复位
• 外部管脚低电平复位
• 外部管脚电压（1.2V）检测复位
• 最多18个双向I/O口
• 多种模式可配：输入、带上拉输入、带下拉输入、施密特输入、模拟输入、强推挽输出、开漏输出、开漏带上拉输出
• 外设功能引脚全映射模块PTM
• 17个中断源
• 4级中断优先级
• 16个外部中断
• T0/T1兼容标准8051，16位自动重载
• T3可以工作在掉电模式
• T4可以使用外部信号触发定时
• T5带捕获功能
• 最多3组16位带死区控制互补PWM可配置为6路独立输出可当定时器使用具有故障检测功能可配置边沿对齐或中心对齐
• 1路8位单输出PWM
• 2个UART
• 1个SPI
• 1个IIC
• 支持11 + 2 ch 12位ADC检测
• ADC参考电压可选内部VREF、外部VREF、VDD
• VDD多级电压检测，可中断4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V
• 循环冗余校验（CRC）
• 省电模式
