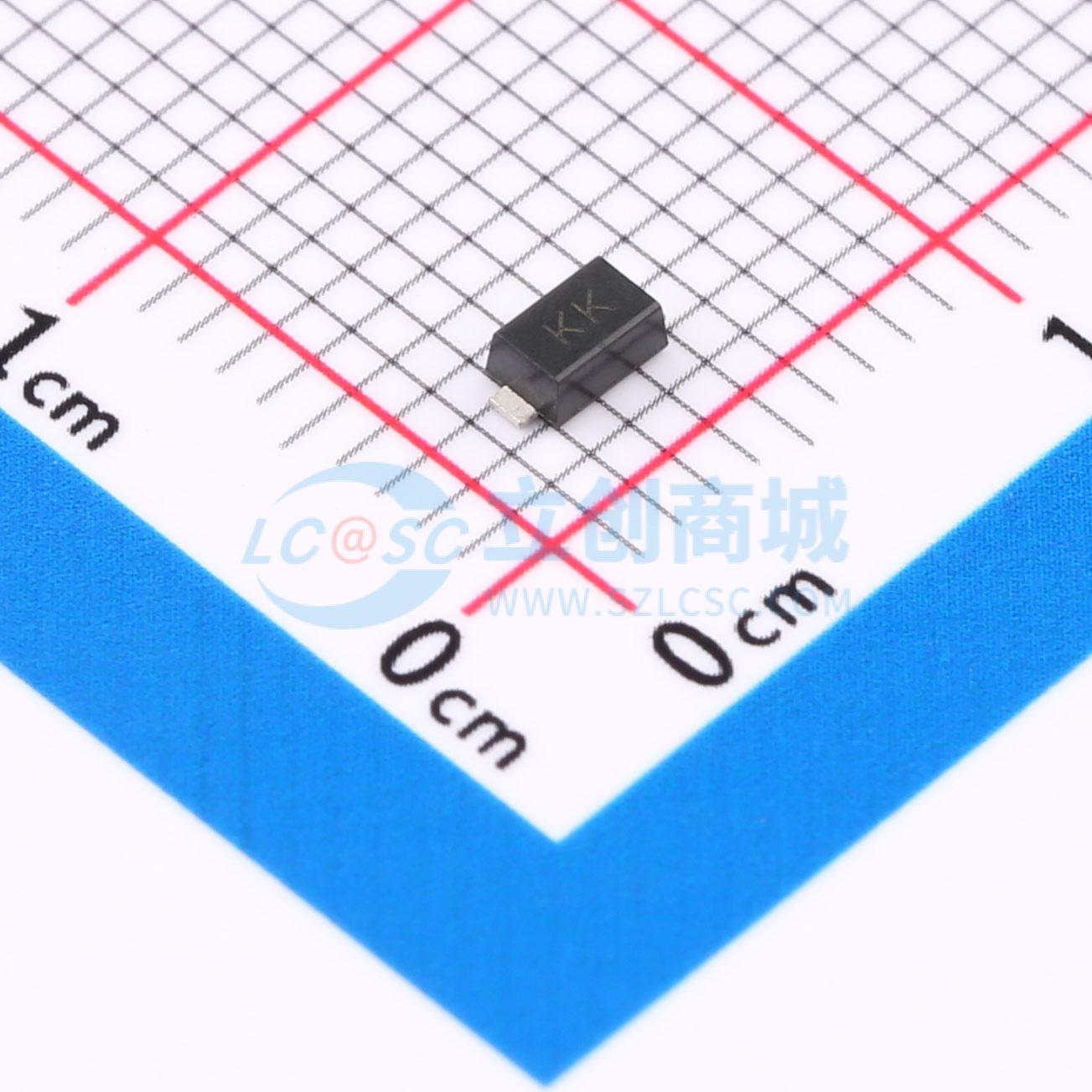

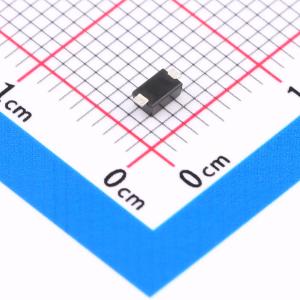

温馨提醒：图片仅供参考，商品以实物为准
SMF6.5CA
双向TVS 6.5V截止 峰值浪涌电流：17.86A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：塑料封装，绝缘强度高。SOD-123 封装中的玻璃钝化芯片结。出色的电压钳位能力。低齐纳阻抗。10/1000μs 波形下 200W 峰值脉冲功率能力。典型泄漏电流：高于 13V 时小于 1μA。应用：I/O 接口，VCC 总线。电信
- 品牌名称
- PTTC(聚鼎)
- 商品型号
- SMF6.5CA
- 商品编号
- C2937640
- 商品封装
- SOD-123
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6.5V | |
| 钳位电压 | 11.2V | |
| 峰值脉冲电流(Ipp) | 17.86A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 200W@10/1000us | |
| 击穿电压 | 7.98V | |
| 反向电流(Ir) | 250uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 塑料封装，绝缘强度优异。
- SOD-123 封装的玻璃钝化芯片结。
- 电压钳位能力出色。
- 齐纳阻抗低。
- 在 10/2000μs 波形下，峰值脉冲功率能力达 200W。
- 在 13V 以上时，典型漏电流小于 1μA。
- 响应时间极快，从 0V 到最小 VBR 典型值小于 1.0ps。
- 保证高温焊接：265℃/10 秒。
- 湿度敏感等级（MSL）：JEDEC-J-STD-020，1 级
应用领域
- I/O 接口、VCC 总线
- 电信领域
- 工业和消费电子应用。用于继电器和电磁阀的浪涌吸收。
