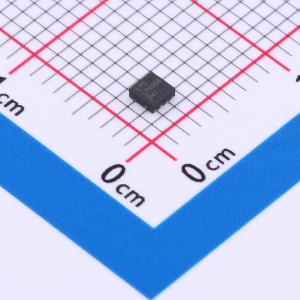

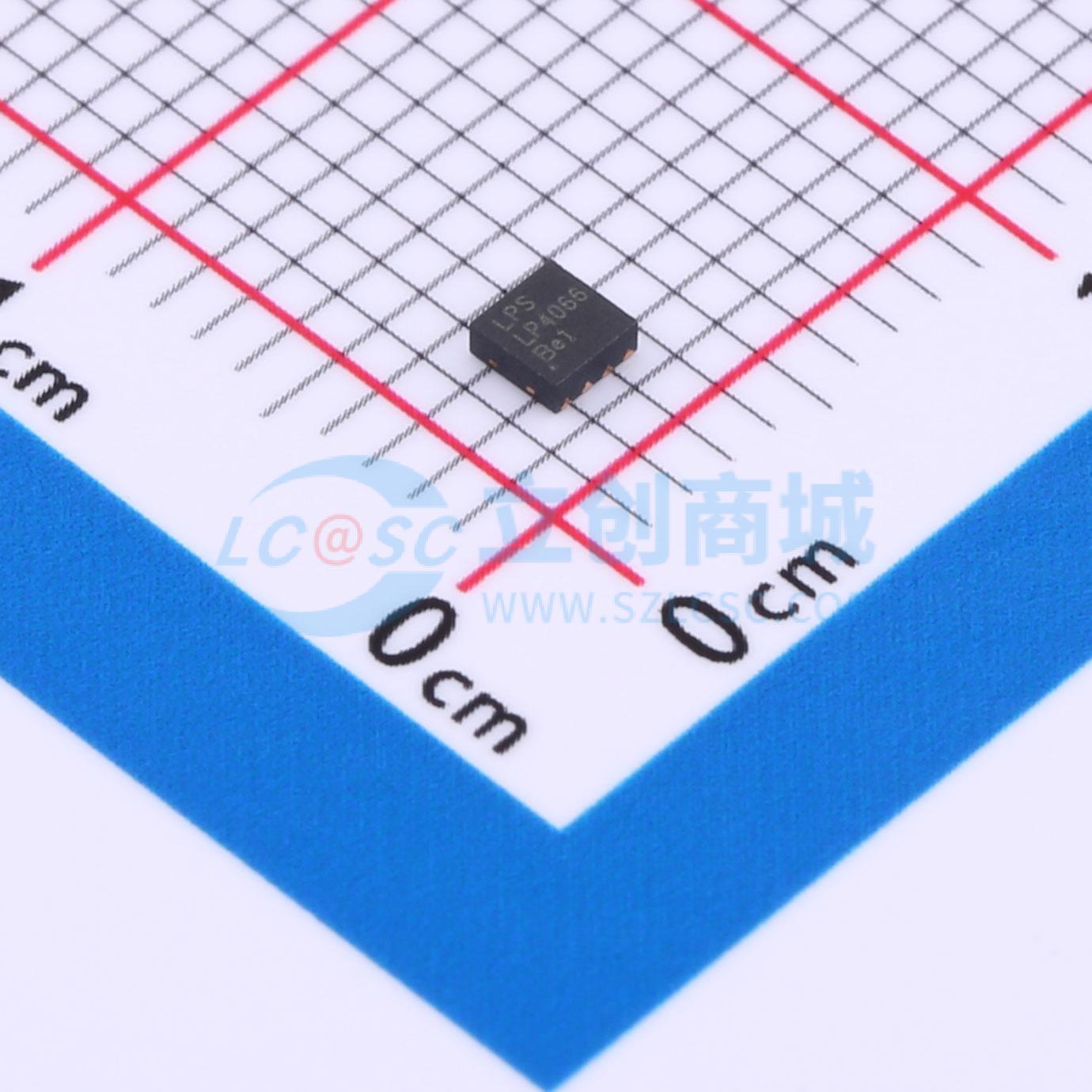

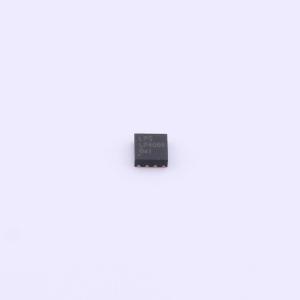

LP4066QVF

1A单芯片锂离子和锂聚合物充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP4066 是一款用于单节锂离子电池的完整恒流/恒压线性充电器。其 SOT23 - 5/TDFN - 8/ESOP8 封装和较少的外部元件数量，使 LP4066 非常适合便携式应用。充电电流和终止电流可通过外部电阻进行编程
品牌名称: LOWPOWER(微源半导体)
商品型号: LP4066QVF
商品编号: C2935090
商品封装: TDFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

LP4066是一款完整的单节锂离子电池恒流/恒压线性充电器。其SOT23 - 5/TDFN - 8/ESOP8封装和较少的外部元件数量，使LP4066非常适合便携式应用。充电电流和终止电流可通过外部电阻进行编程。当电池电压低于2.6V时，充电电流通常为编程充电电流的10%。在恒压阶段，如果充电电流降至终止电流水平，器件将禁用内部功率MOS，CHRG引脚变为高阻抗，这表明充电周期结束。

商品特性

当移除输入电源时，LP4066自动进入低电流状态，将电池放电电流降至小于1μA。
其他特性包括充电电流监测、欠压锁定、自动再充电以及一个状态引脚，用于指示充电终止和输入电压的存在。

应用领域

便携式媒体播放器/游戏机
移动电源
蓝牙应用
个人数字助理/移动互联网设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~5.8V
	最大充电电流	1A
	充电饱和电压	4.2V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	不支持
	静态电流(Iq)	1uA
