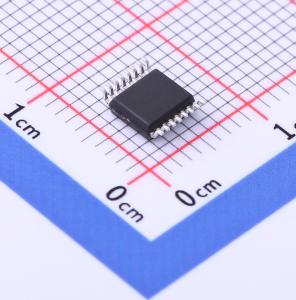

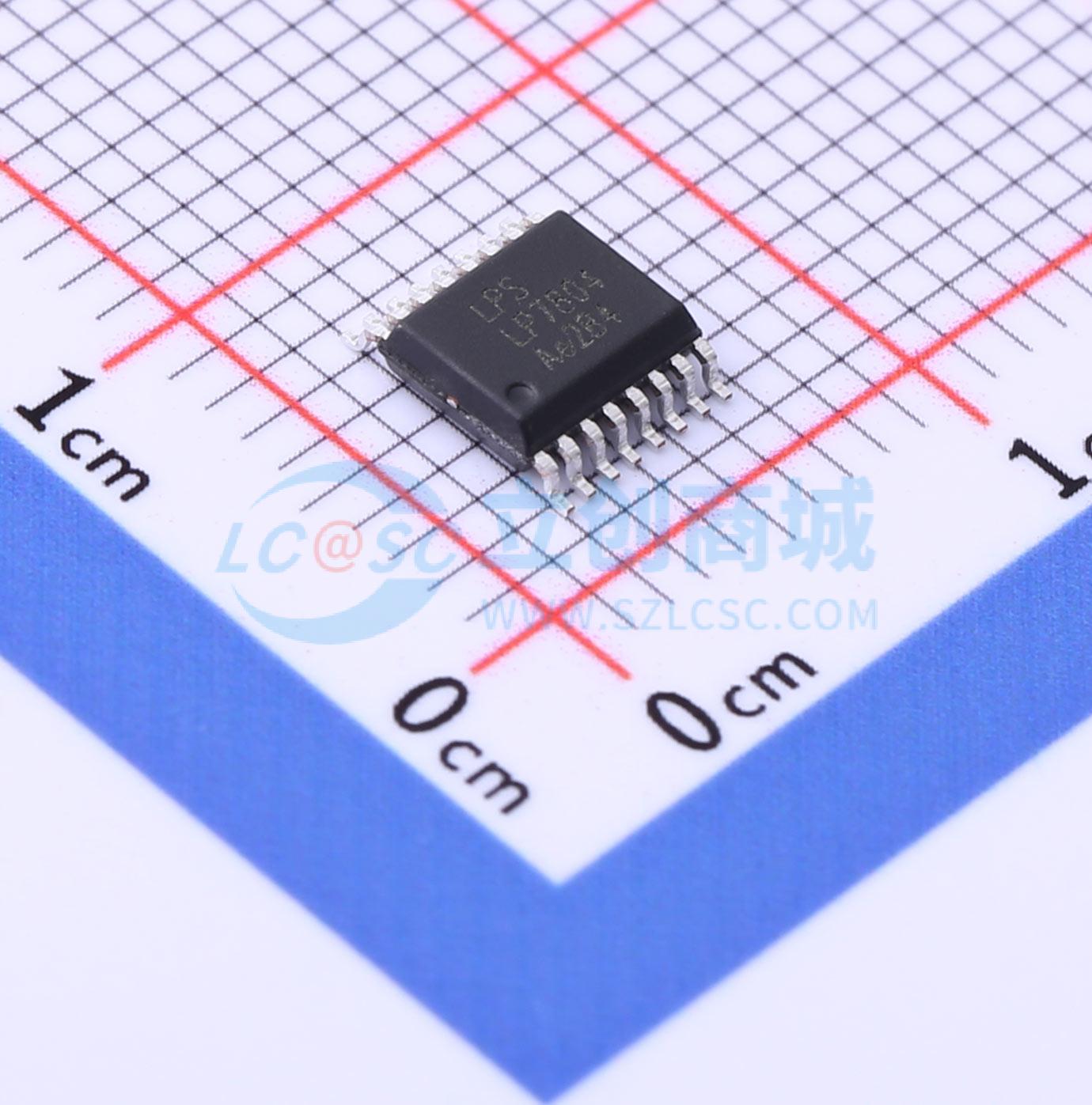

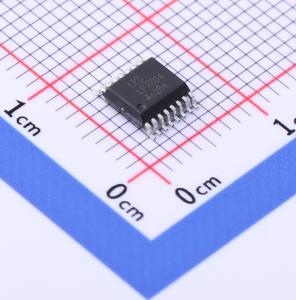

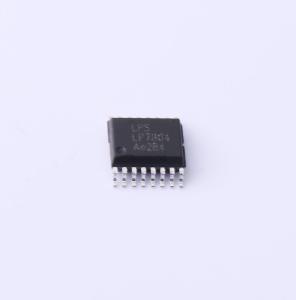

温馨提醒：图片仅供参考，商品以实物为准

LP7804SOF

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: LOWPOWER(微源半导体)
商品型号: LP7804SOF
商品编号: C2935093
商品封装: SSOP-16-150mil
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

LP7804是一款专为小容量锂电池充电/放电应用设计的单芯片解决方案IC，集成了线性充电管理模块、同步升压、控制模块、状态指示、负载识别、双路独立放电模块；充电管理内置过压保护功能，输入耐压高达30V，内置功率MOS，充电电流外部可编程，最大充电电流1A，充电器电流自适应功能，充电状态指示功能；放电管理内置同步升压，双路独立负载接入识别、EN控制开关功能；双路独立放电电流检测功能，电流外部可编程，放电电流小于设定值自动截止放电；内置放电指示、低电提示功能，双通道状态输出功能；针对小容量锂电池系统的应用，提供简单易用的解决方案；LP7804采用的封装形式为SSOP16。

商品特性

待机功耗：23uA
高输入耐压：30V
线性充电，充电电流可编程
具有充电器电流自适应功能
智能恒温充电功能
同步升压输出5V
双通道独立自动识别负载功能
开关频率1MHz
放电效率高达93%
双路放电截止电流可编程
放电模块过流、短路、过温保护功能
内置充电、放电指示功能，低电量提示功能

应用领域

TWS耳机仓锂电池系统充电/放电应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	4.5V~30V
	最大充电电流	1A
	充电饱和电压	4.2V

	属性	参数值
	放电截止电压	3V
	电池类型	-
	电池节数	1
	工作温度	-20℃~+80℃
