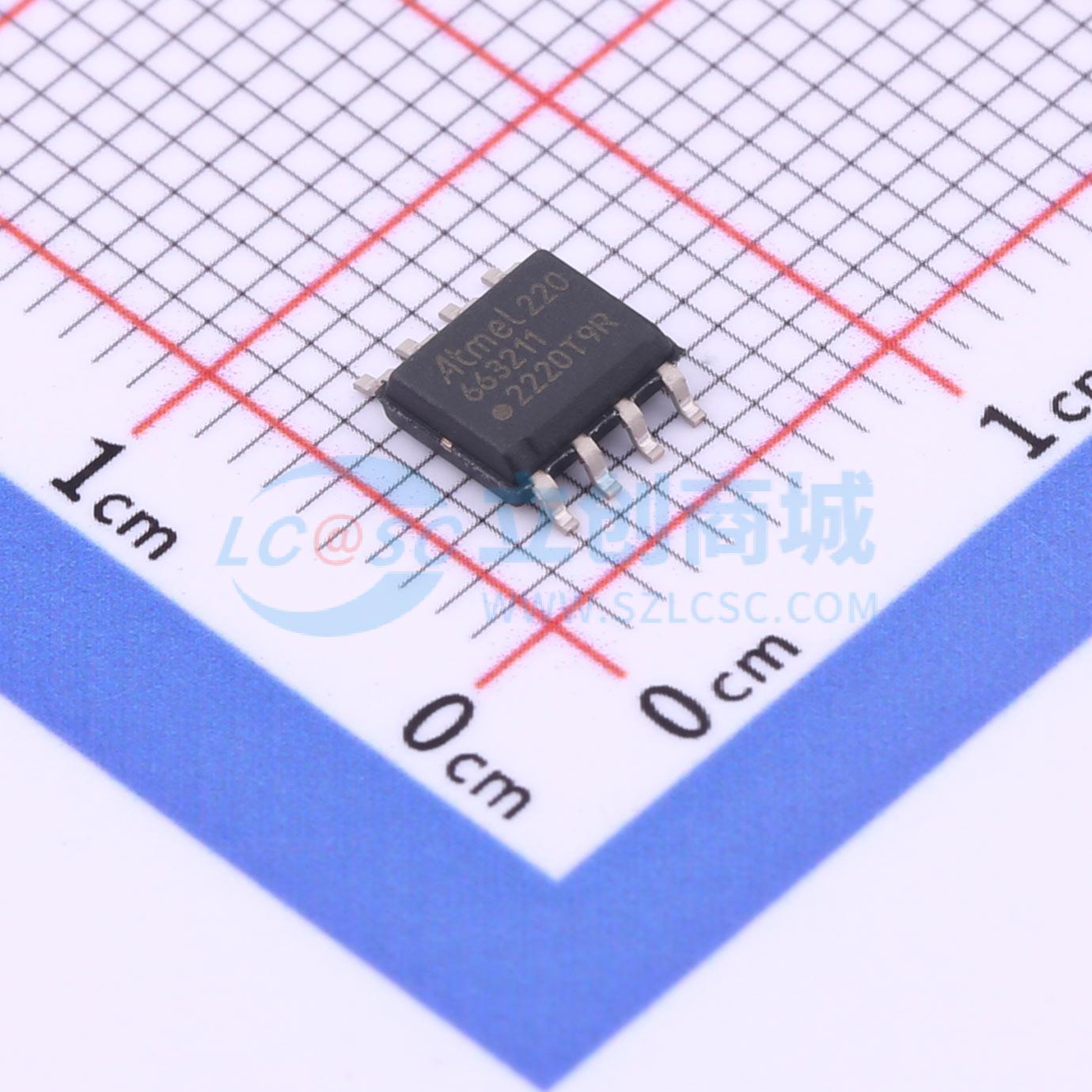

温馨提醒：图片仅供参考，商品以实物为准

ATA663211-GAQW

LIN 收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 完全集成的 LIN 收发器，符合 LIN 规范 2.0、2.1、2.2、2.2A 和 SAEJ2602-2。适用于汽车中的舒适电子设备。
品牌名称: MICROCHIP(美国微芯)
商品型号: ATA663211-GAQW
商品编号: C2934711
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

ATA663211器件是一款完全集成的LIN收发器，其设计符合LIN规范2.0、2.1、2.2、2.2A和SAEJ2602 - 2。它用于连接LIN协议处理器和物理层。该器件旨在处理便利电子设备（例如车辆）中的低速数据通信。LIN总线上改进的斜率控制可确保高达20 Kbaud的数据通信。即使在总线线路浮空或LIN总线与地之间发生短路的情况下，睡眠模式也能保证最低的电流消耗。

商品特性

符合ISO 26262功能安全标准
最高40V的电源电压
工作电压V_VS = 5V至28V
极低的电源电流 - 睡眠模式：典型值9 μA - 故障安全模式：典型值80 μA - 正常模式：典型值250 μA
与3.3V和5V器件完全兼容
符合LIN 2.0、2.1、2.2、2.2A和SAEJ2602 - 2的LIN物理层
通过LIN总线唤醒功能（100 μs显性电平）
通过WKin引脚外部唤醒（100 μs低电平）
INH输出，用于控制外部电压调节器或切换主节点上拉电阻
唤醒源识别
TXD超时定时器
总线引脚具备过温保护和针对地及电池的短路保护
先进的EMC和ESD性能
满足原始设备制造商（OEM）《汽车应用中LIN硬件要求修订版1.3》
符合ISO7637的干扰和损坏保护
符合AEC - Q100和AEC - Q006标准
封装：8引脚VDFN、8引脚SOIC，带可焊侧翼（湿度敏感度等级1）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LIN收发器
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V~28V
	数据速率	-

	属性	参数值
	接收器滞后	-
	工作温度	-40℃~+150℃
	工作电流	950uA
	静态电流	15uA
	静电保护	±6kV
