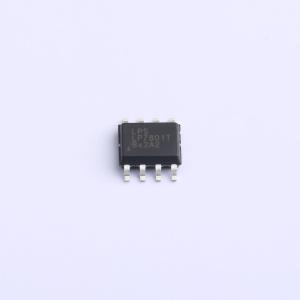

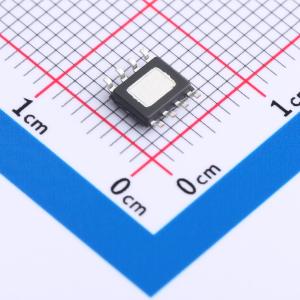

LP7801TSPF

用于耳机充电盒的超低功耗电源管理IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP7801T是一款集成了线性充电器和同步升压转换器的器件。线性充电器可监测锂离子电池状态，并分三个阶段管理充电过程：涓流充电、恒流充电和恒压充电。线性充电器的其他特性包括充电电流监测、欠压锁定、自动再充电和充电终止指示
品牌名称: LOWPOWER(微源半导体)
商品型号: LP7801TSPF
商品编号: C2935092
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.165克(g)

商品参数

商品概述

LP7801T是一款集成了线性充电器和同步升压转换器的器件。线性充电器可监控锂离子电池状态，并分三个阶段管理充电过程：涓流充电、恒流充电和恒压充电。线性充电器的其他特性包括充电电流监控、欠压锁定、自动再充电和充电终止指示。集成的升压转换器具有超低静态电流的特点。它设计为直接由单节锂离子电池供电。输出电压固定为5.1V（典型值），输出电流最大可达500mA。升压转换器的典型开关频率为1.2MHz。建议为该转换器使用2.2μH的电感器。 LP7801T采用ESOP - 8封装。

商品特性

1μA待机电流
36V输入电压容限
6.3V输入过压保护
可编程电流的线性充电器
恒温充电功能
5.1V同步升压输出
1.2MHz开关频率
升压转换器效率达95%
高电平有效使能控制
升压输出具备过流保护（OCP）和过温保护（OTP）
ESOP - 8封装

应用领域

TWS耳机充电盒
消费级头戴式/耳挂式耳机锂离子电池电源管理

数据手册PDF

放大查看下载PDF

优惠活动

8.9折

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~5.8V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-20℃~+80℃
	电池温度检测	支持
	静态电流(Iq)	1uA
